How to - Bau eines Decodertesters

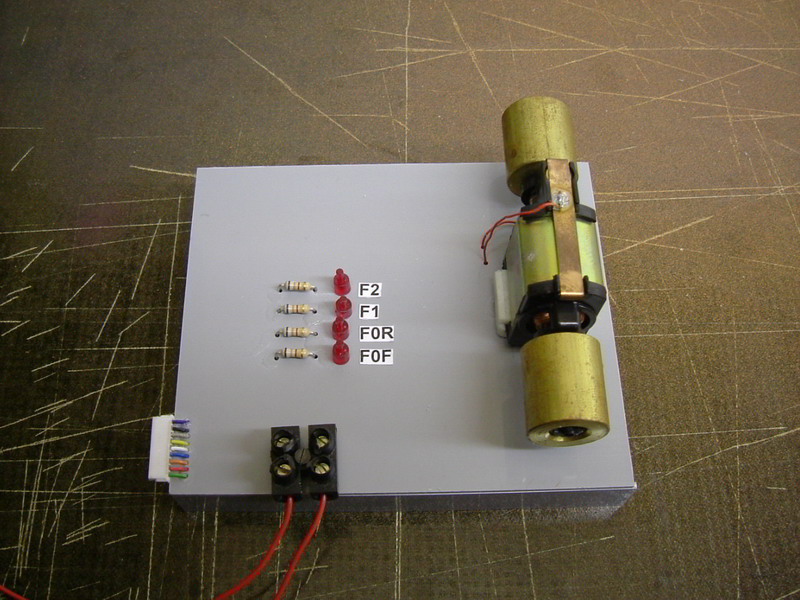

Hin und wieder muss man einen Decoder testen, um zum Beispiel diverse CV´s herauszufinden. Da es zu umständlich ist, jedes mal eine Lok zu öffnen und ihn dort einzubauen und auch um Kabelsalat auf der Werkbank zu verhindern, habe ich diese kleine Box gebaut. Man braucht nicht viel, einen alten Motor, 4 LED´s mit passenden Widerständen, ein Stück Lüsterklemme und natürlich eine Decoderschnittstelle. Ich habe eine genormte 9 Pin Schnittstelle verwendet, wie sie zum Beispiel Lenz und Digitrax an ihren Decodern anbieten. Verkabelt wird das ganze im Prinzip wie eine Lok:

Schwarz - zur Lüsterklemme
Rot - zur Lüsterklemme
Orange - zum Motor
Grau - zum Motor
Weiss - Frontlicht (F0 Vorwärts)
Gelb - Rücklicht (F0 Rückwärts)
Lila - F1
Grün - F2

Der Motor ist notwendig, damit der Decoder einen Verbraucher hat - ohne ihn würde die Zentrale beim Programmieren einen Fehler anzeigen.

Die Lampenausgänge werden über die Widerstände an die kurzen Enden der LED angeschlossen, das blaue Kabel ist der gemeinsame Pluspol, der an das lange Ende der Dioden geht.
