Shelflayout mit Thema Canada H0

Hallo zusammen

Mein Name ist Marco und ich komme aus der schönen Schweiz. Aktuell baue ich zwei Anlagen. Eine in Spur N mit Thema Schweiz sowie eine Spur H0 Anlage mit The,a Nordamerika/Kanada.

In diesem Bau Thread werde ich euch mein Projekt "h0 Shelflayout" vorstellen und vom Bau berichten.

Selbst bin ich ein grosser Fan der amerikanischen Diesel Loks. Warum? Kann ich erlich nicht genau sagen, vermutlich weil ich die bei uns in der Schweiz nie sehe haha.

Die Dampflok Big Boy wiederum fasziniert mich ebenfalls. Aus meiner Sicht die schönste und imposanteste Dampflok die je gebaut wurde.

Die Big Boy sammel ich daher und kann mit Stolz sagen ich besitze die Big Boy in folgenden Spuren: Z, N, H0, 0 und 1.

Aber nun zu meiner Anlage.

Ich habe in meinem Keller meine Werkstatt und meine Anlagen. Ich habe mich für ein Shelflayout entschieden, da ich aktuell nicht genug Platz habe für eine richtig grosse Anlage. Sollte ich aber irgendwann soweit sein und meine Scheune ausgebaut haben, warten ca. 80 qm auf ein weiteres Projekt aber dies steht in den Sternen Daher also ein "kleines Shelf Layout.

Die Anlage ist in sections aufgeteilt. A,B,C,D wobei aktuell die Sektionen B, C und D gebaut sind. Die Sektion A ist noch nicht begonnen.

Das ganze wird ein U der Wand entlang. Die Anlage hat eine tiefe von 60cm. Aktuell habe ich in etwa 5m Gleis zum befahren. Am ende sind es wohl so gegen 8m.

Das ganze versuche ich durch die Sektionen in verschiedene "Dioramen" zu gestalten. So dasss man durch die Kamera Linse das gefühl bekommt die Anlage ist um einiges grösser. Kamera ein weiteres Stichwort. Ich habe einen eigenen Youtube Kanal wo ich den Bau meiner Anlagen dokumentiere, dieser Kanal ist jedoch in Englisch und nicht in Deutsch.

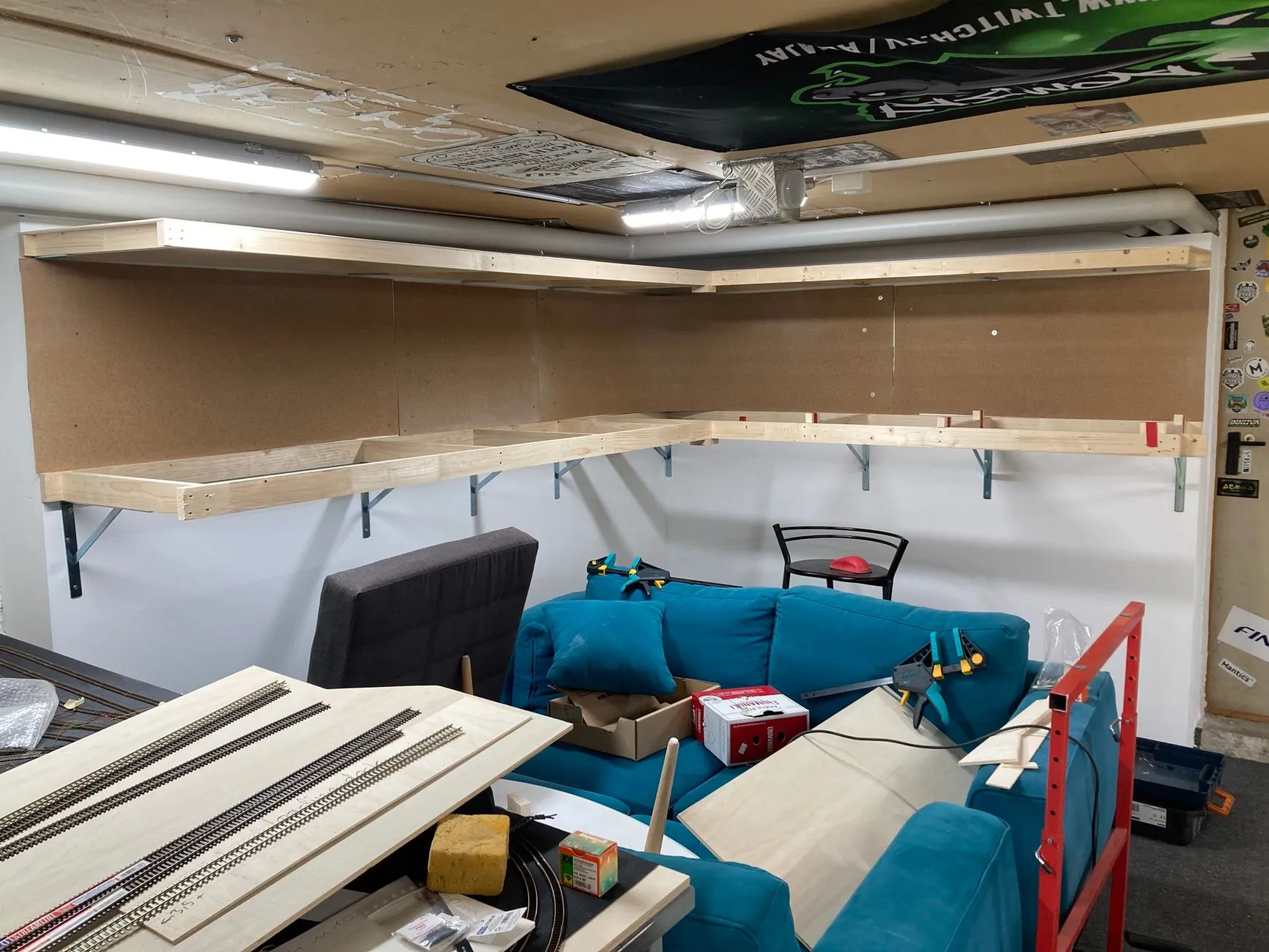

Hier nun einmal die ersten Bilder des Anfangs. Begonnen habe ich mit dem Bau ziemlich genau vor einem Jahr.

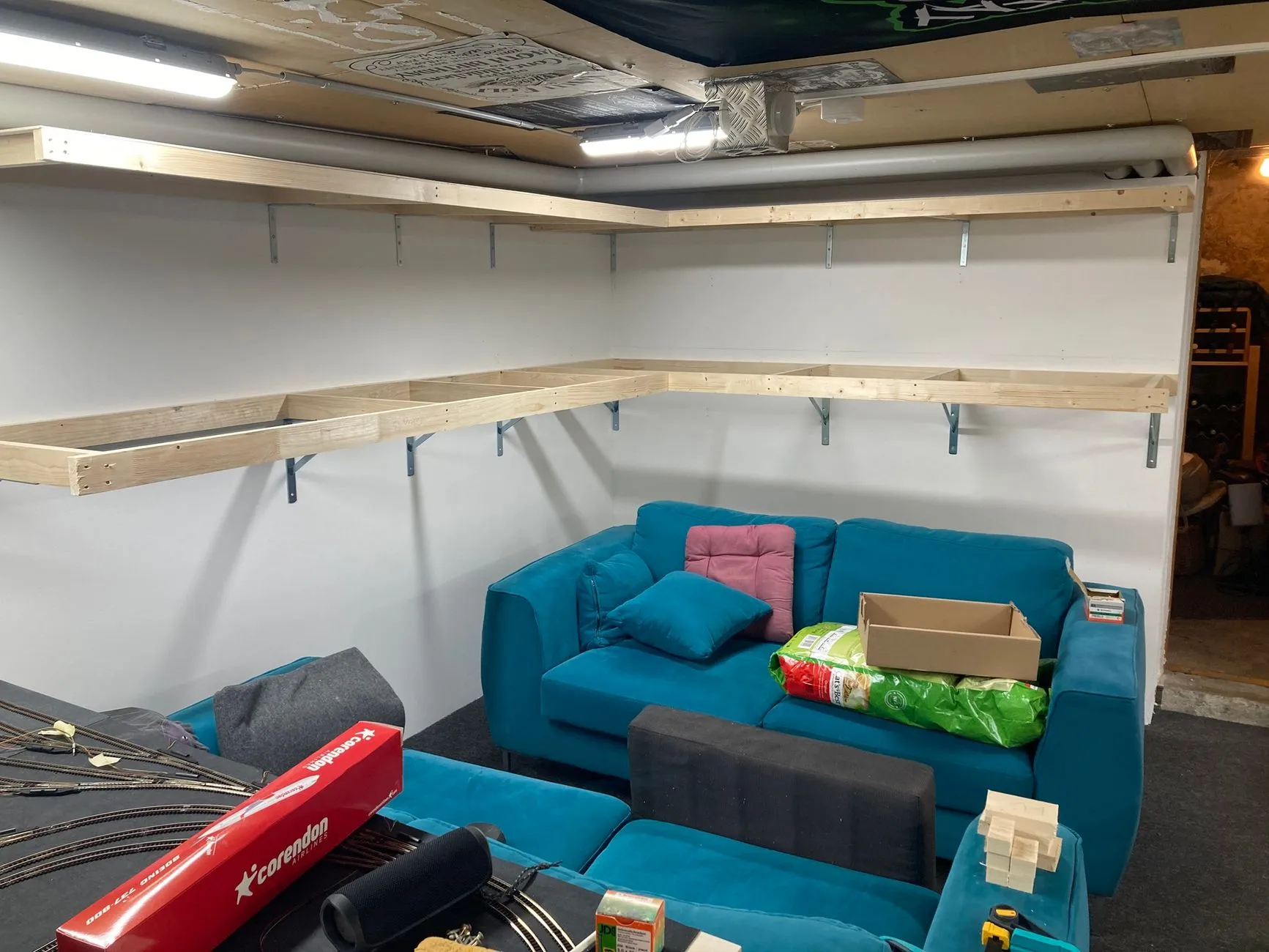

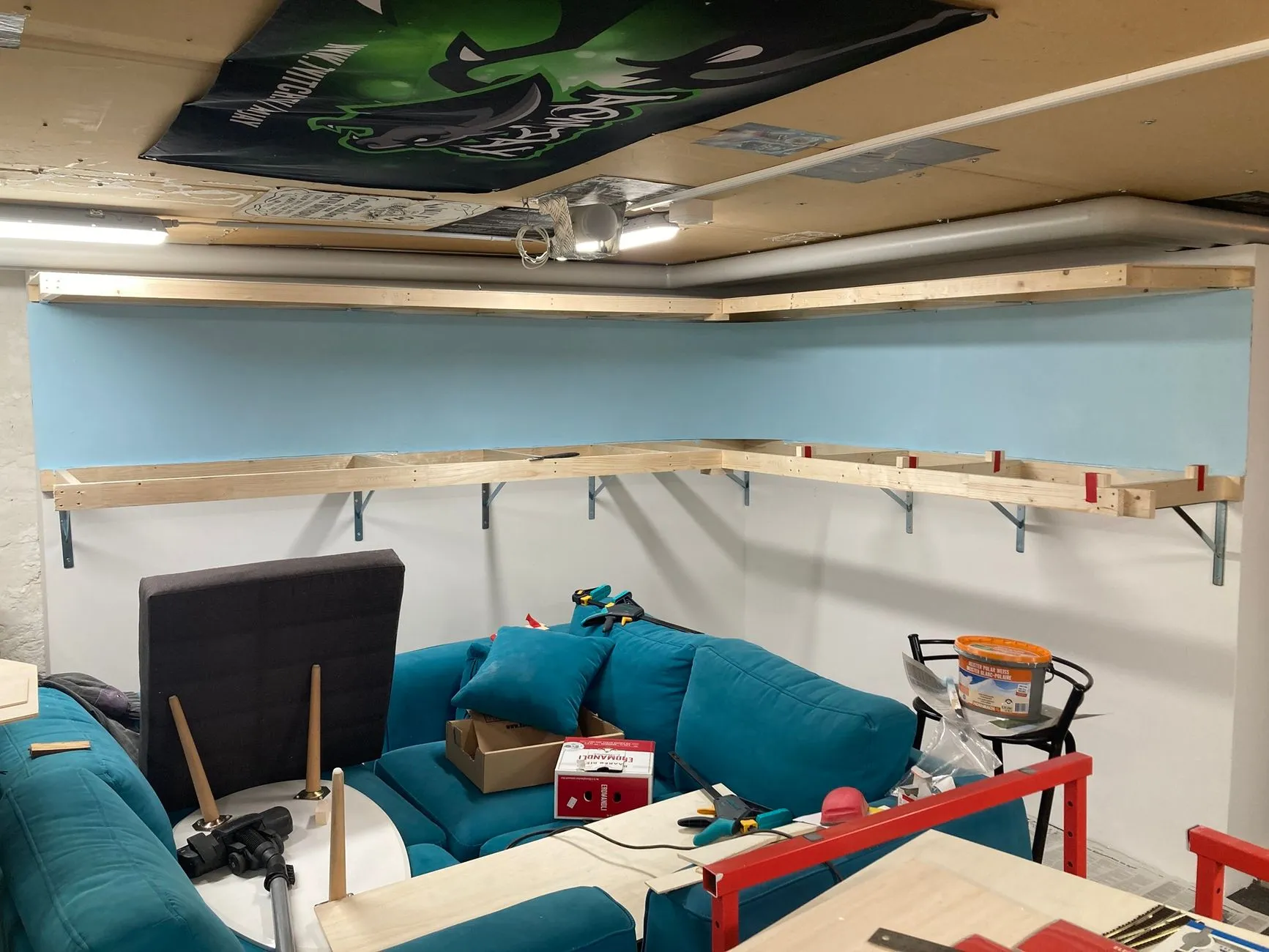

Die Rahmen sind an der Wand fixiert, ebenso die "Decke". Der grundrahmen ist auf etwa 1m40cm.

Dies aus dem Grund, weil ich nicht von oben auf die Anlage schauen möchte. Der Betrachter soll mehr oder weniger auf der Höhe des geschehens sein. Er soll ein Ausschnitt aus der Welt "hautnah" miterleben.

Der Backdrop ist installiert.

Dieser wird nun grundiert.

Nach zwei Weissen anstrichen, folgten zwei blaue anstriche.

Soweit so gut. Nun kann mit der eigentlichen Anlage begonnen werden.

Schon krass wenn ich mir die Fotos anschaue wie es vor einem Jahr ausgesehn hat.

Und damit das ganze komplettiert wird. Hier noch meine erste Youtube Folge zum restart in H0:

YouTube

Ich hoffe es gefällt.

Auf weitere Updates.

Grüsse

Marco

Guten Morgen

Weiter geht es mit dem Bau.

Bei meiner N Anlage arbeite ich streng nach Plan. Bei meiner H0 Anlage arbeite ich ausschliesslich mit Flexgleisen. Ich verwende Peco Code83. So entstand mein Layout nach und nach, ich hatte plus minus im Kopf wie Sektion D (Industrie) aussehen sollte. Nachdem ich diverse Varianten durchgetestet habe stellte ich fest, dass Sektion C (die Kurve) vorgibt wie Sektion D aussehen wird. Denn die US Güterwagen sind ein anderes Kaliber wie ich feststellen musste haha.

Hier sieht man einen meiner Versuche.
Da mir eine Kurvenweiche fehlte musste ich es in Theorie durchspielen.
Am Ende fand ich eine Lösung wie ich die Kurve mit der Weiche sanfter gestalten konnte, und die Rangiergleise so dennoch etwas länger gestalten konnte.

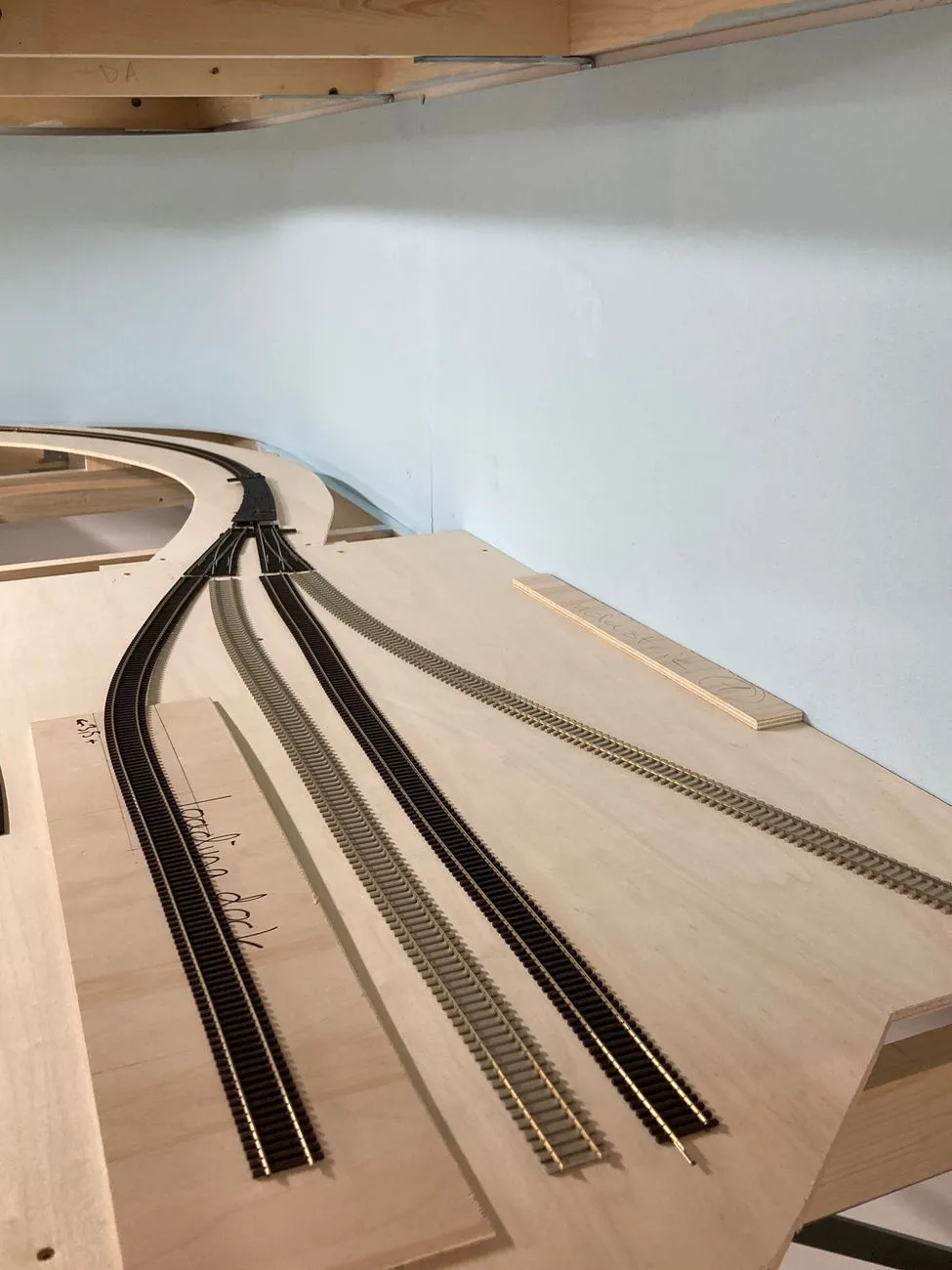

Auf diesem Bild sieht man Links, das Gleis zum Loading Dock, das Gleis mit den Beton Schwellen ist das aussengleis am Loading Dock. Dann kommt die Mainline die fiktiv weiter geht über einen Bahnübergang. Das Gleis ganz Rechts geht zu einem Industrie Komplex. Mittlerweile kam da noch ein weiteres Gleis hinzu.

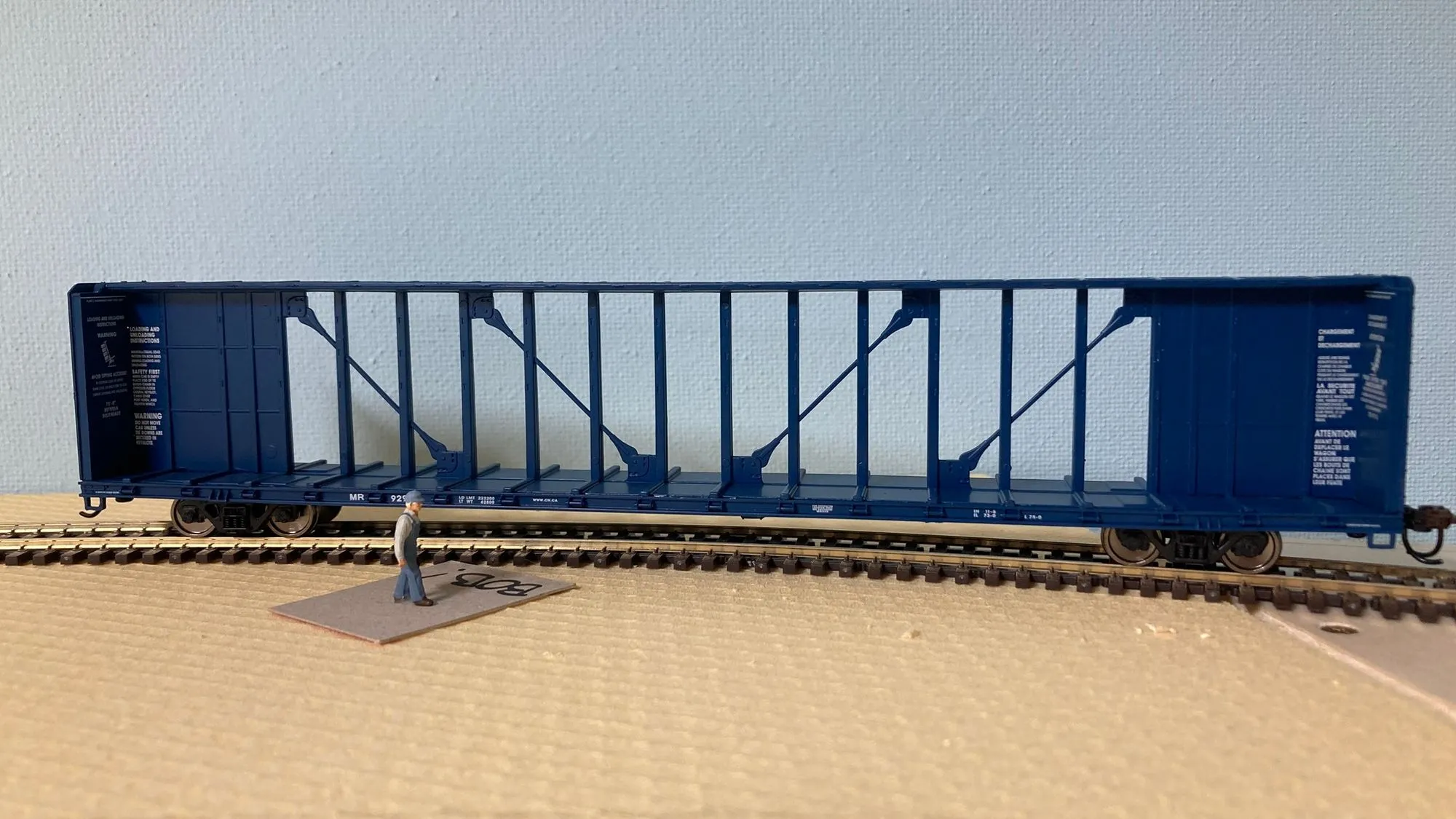

Bob (einer meiner Supervisors) inspiziert den ersten grossen Centerbeam Wagen.
Mit diesem konnte ich die Kurve testen. Soweit ging alles gut.

Bob ist ebenfalls zufrieden.

Und hier das zweite Layout update Video für euch:

YouTube

Ich wünsche schönen Mittwoch.

Grüsse

Marco

weil ich gerade im Flow bin gibt es Heute auch das zweite Update

Nachdem ich das Gleis Bild mehr oder weniger bereit hatte, ging es daran auch die digitalisierung voranzutreiben.
Ich arbeite mit Tortoise Motoren, die ganze Anlage wird mit der Z21 gesteuert. Meine Loks sind alle Digital mit Sound.

Die meisten Loks habe ich direkt aus den USA oder Kanada bezogen, lediglich drei meiner Loks sind vom gebraucht Markt hier in der Schweiz.

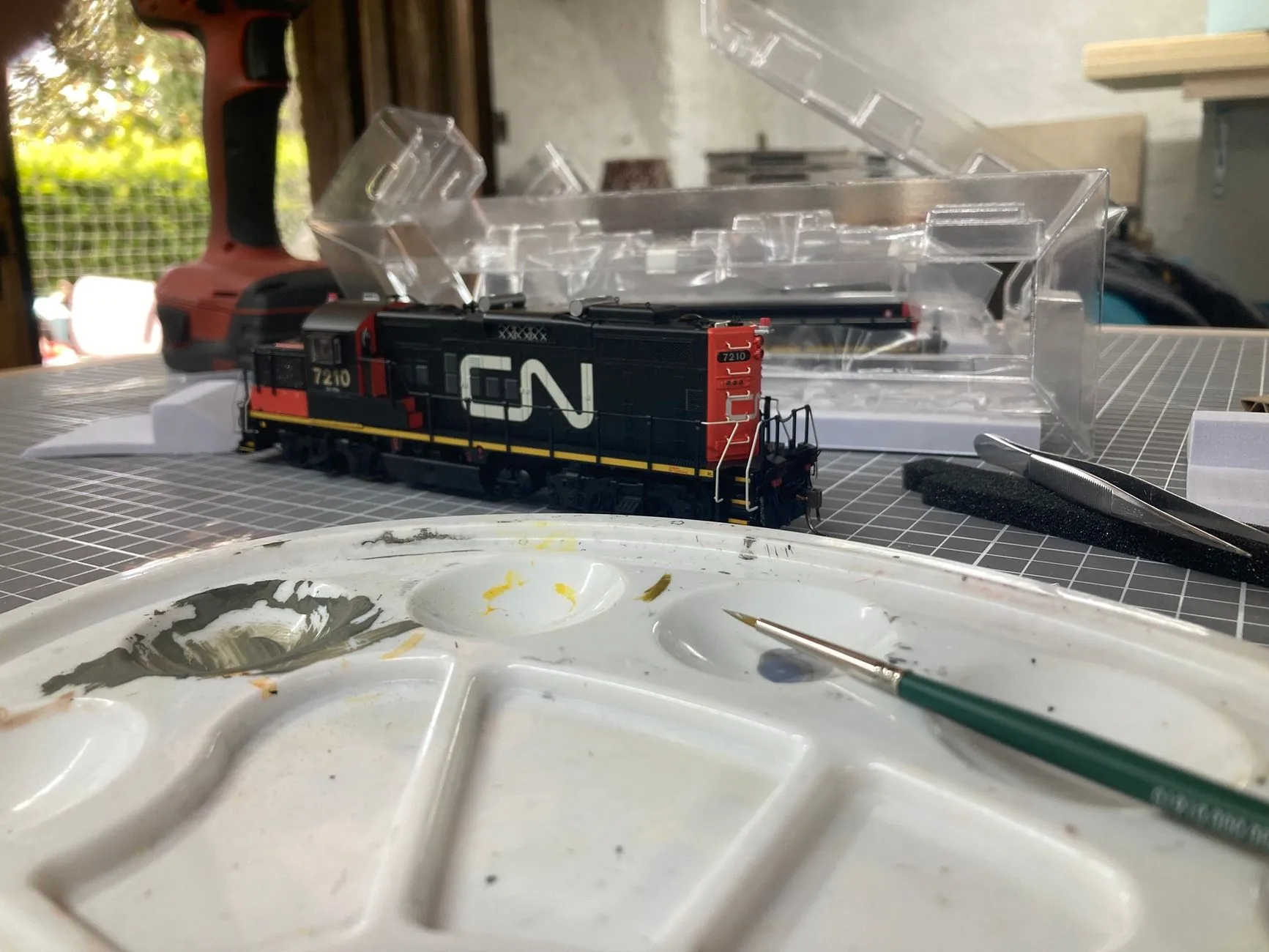

Hier eine GP9RM + Slug von Rapido Trains. Rapido nebst Scaletrains aus meiner sicht zwei der Top Hersteller was US Loks angeht.

Standesgemäss natürlich von der CN, da meine Anlage ja mehr oder weniger in Kanada angesiedelt ist. Warum? Gibt eigentlich keinen spezifischen Grund, mir gefällt einfach das Farbschema der CN aber auch Kanda als Land

Dann entschied ich mich, am Anfang von Sektion C, eine Brücke einzubauen. Ich wollte auf meinem Layout eine Brückenszene haben. Das gibt tolle Winkel für die Kamera und sieht auch schön aus, wenn es ein bisschen Höhendifferenzen gibt und "Wasser". Sektion C wurde somit etwas verlängert, Kurve, Brücke, Fluss, und Berg. So in etwa wird Sektion C daherkommen.

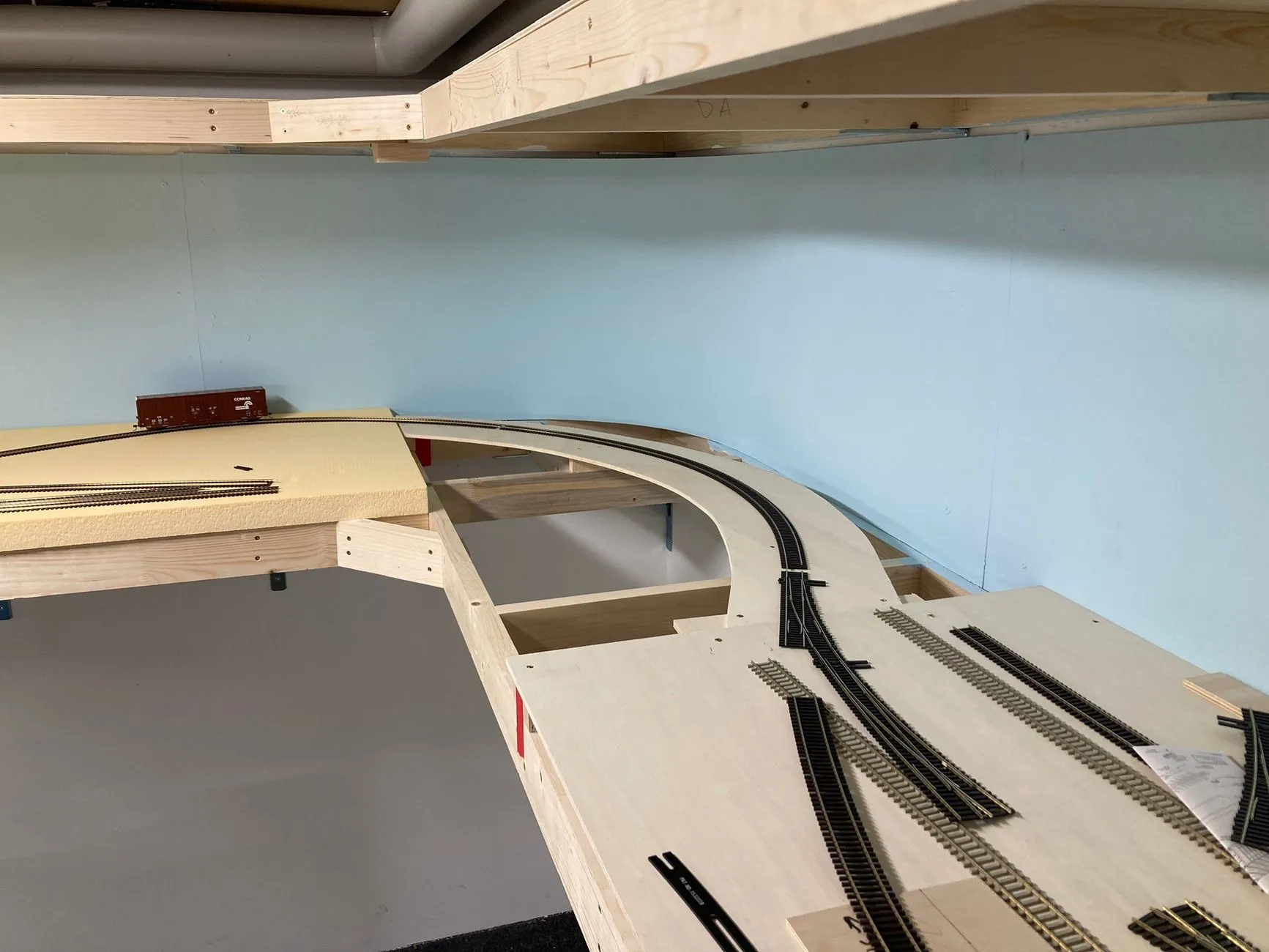

Hier erkennt man Sektion C ziemlich gut. Die Brücke musste ich nach hinten etwas verbreitern, da sie noch leicht in der Kurve steht, obwohl die Brücke gerade ist. Dies habe ich mit Evergreen Plastik soweit geschafft und wird später nicht zu erkennen sein. Der Fluss schlängelt sich so unter der Brücke durch und macht eine sanfte Kurve. Links unter der Brücke wird noch ein Feldweg (Service Road) durchführen.

Dann war es an der Zeit meiner GP9RM Auslauf zu gewähren. Die Jungfernfahrt auf meinem layout stand an. Ich musss sagen, so eine absolut erste fahrt hat schon was. Und es ist einfach toll wenn man sieht das alles funktioniert inklusive der Weichen

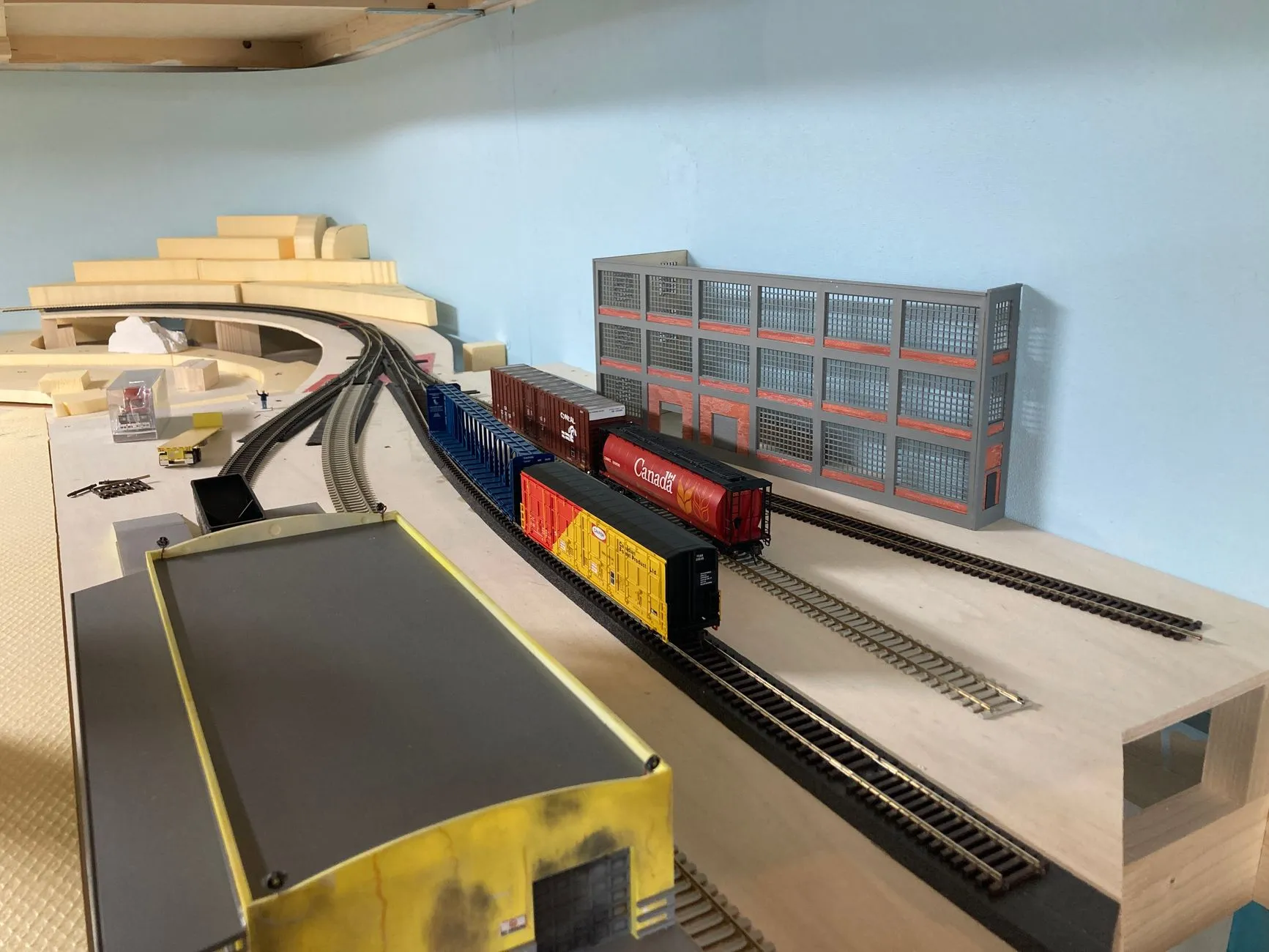

Und hier gibt es noch einen Überblick über Sektion D (die Industrie).
Das Gleisbild hat sich wie angesprochen noch leicht geändert. Zudem habe ich das Modul um ca. 10cm verbreitert. Hier ist das Modul also gute 70cm Tief. So kann ich vor dem Loadingdock noch den Güterumschlag andeuten, und Trucks können aufgestellt werden.

Und hier folgt nun noch das grosse MILESTONE Video, mit fahrendem Rollmaterial:

YouTube

So nun aber fertig hier.

Weiter geht es nach dem langen Weekend.

Ich wünsch euch was.

Grüsse

Marco

Hallo zusammen

Neue Woche, weiteres Update würde ich meinen. Nachdem das Gleisbild in der Industrie soweit gesetzt war, ging es daran das erste Gebäude zu bauen.

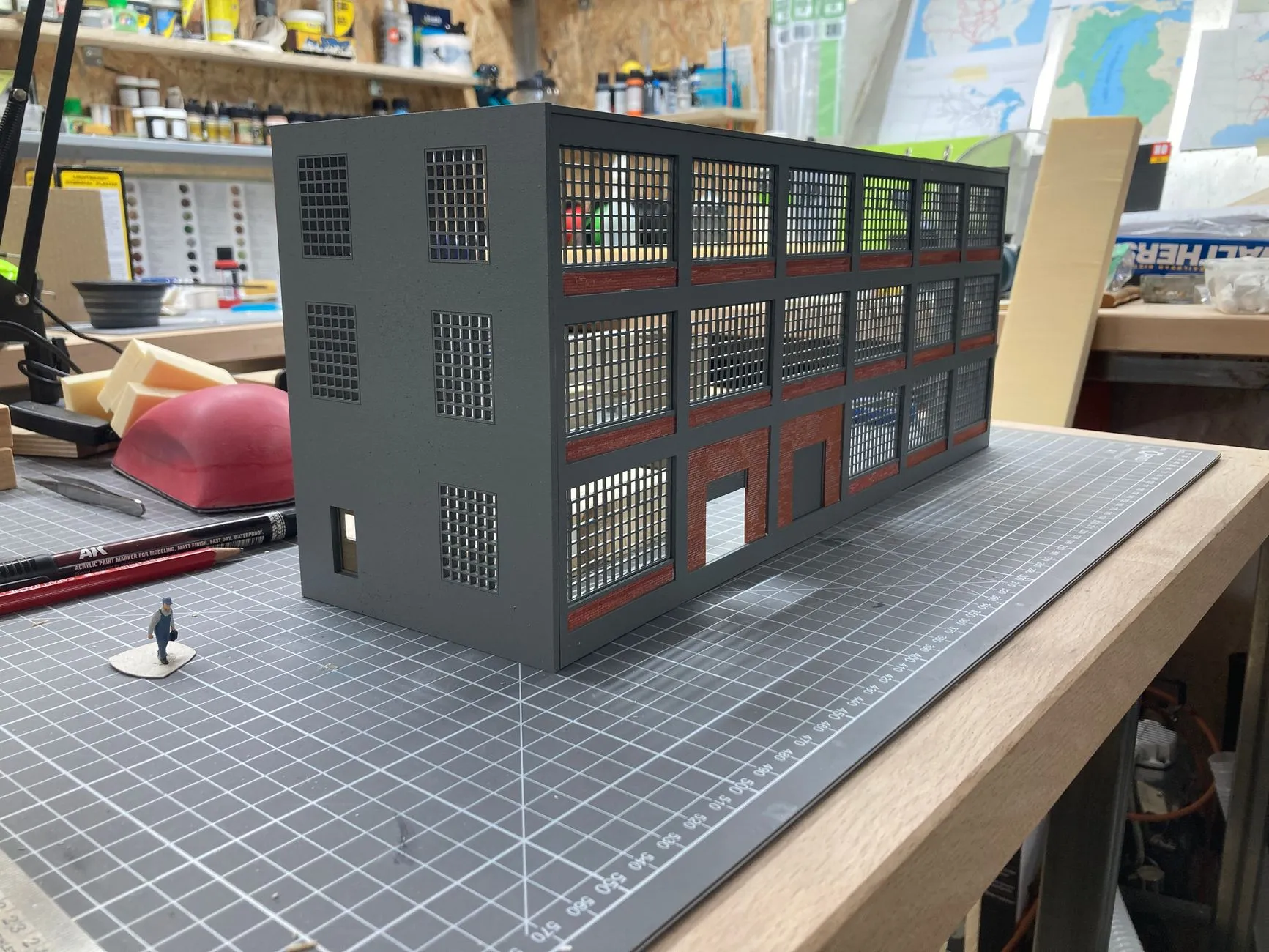

Dieses besteht zum einen aus einem Walthers Bausatz und zum anderen habe ich es mit einem Bauteil das ich selbst entwickelt habe sowie gelasert ergänzt. Da die Fabrik nicht direkt an der Rückwand steht sondern in einem leichten Winkel:

Jedoch kann ich aktuell sagen, ist es gut möglich das ich diese Fabrik komplett ersetzte.

Auch wenn das ganze eigentlich ziemlich gut aussieht.

Aber irgendwie hatte ich leztes Wochenende eine neue Idee, aber dazu später mehr.

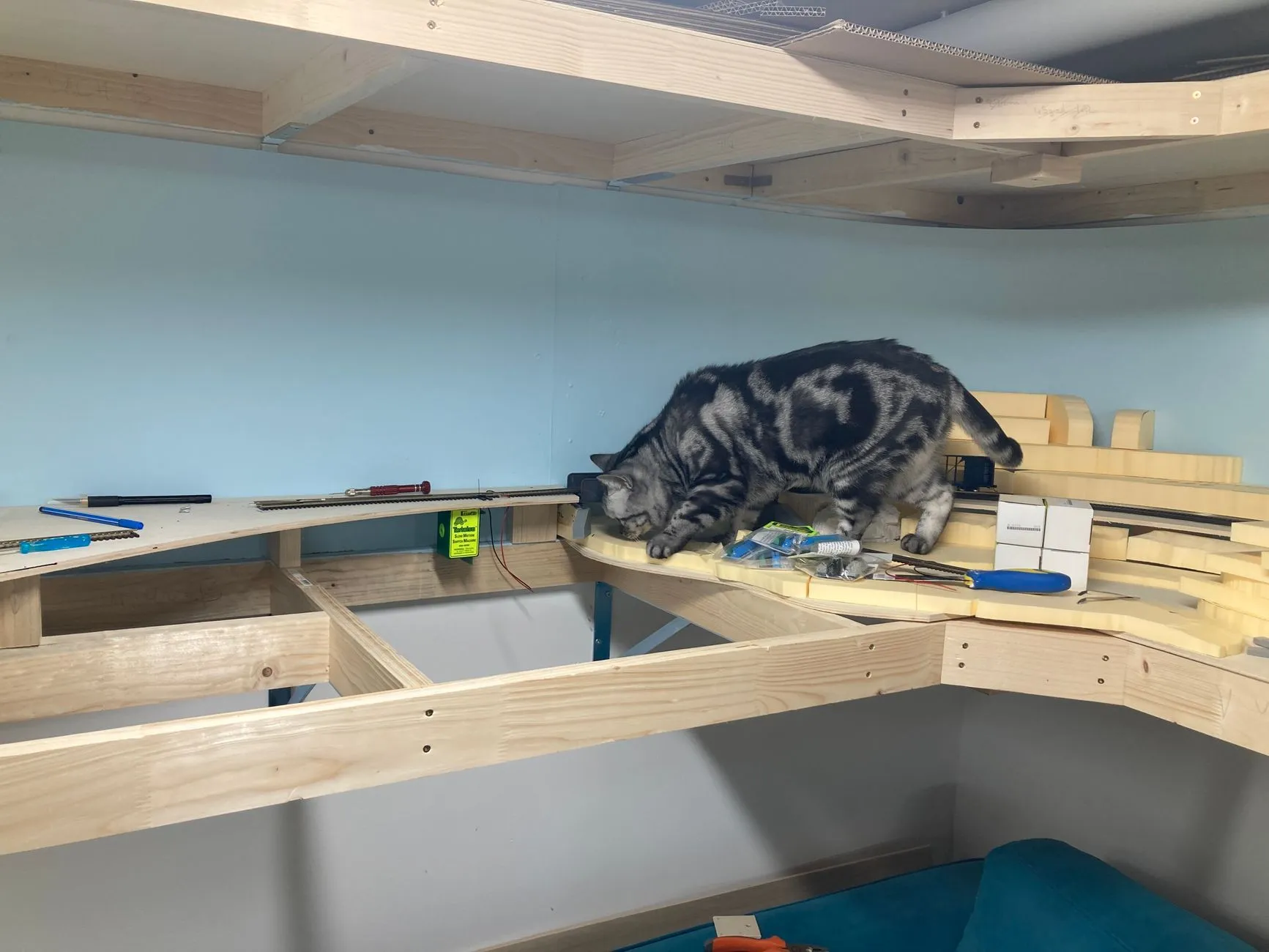

Weiter ging es mit dem Gleisbau in Sektion B. Supervisorin Aria prüfte die Lötstellen und begutachtete meine Arbeit.

Sie ist immer mal wieder auf oder neben der Anlage anzutreffen. Bob und Mike müssen jedes Mal höllisch aufpassen wenn Sie auftaucht, denn Sie verschleppt die beiden Jungs ziemlich gerne.

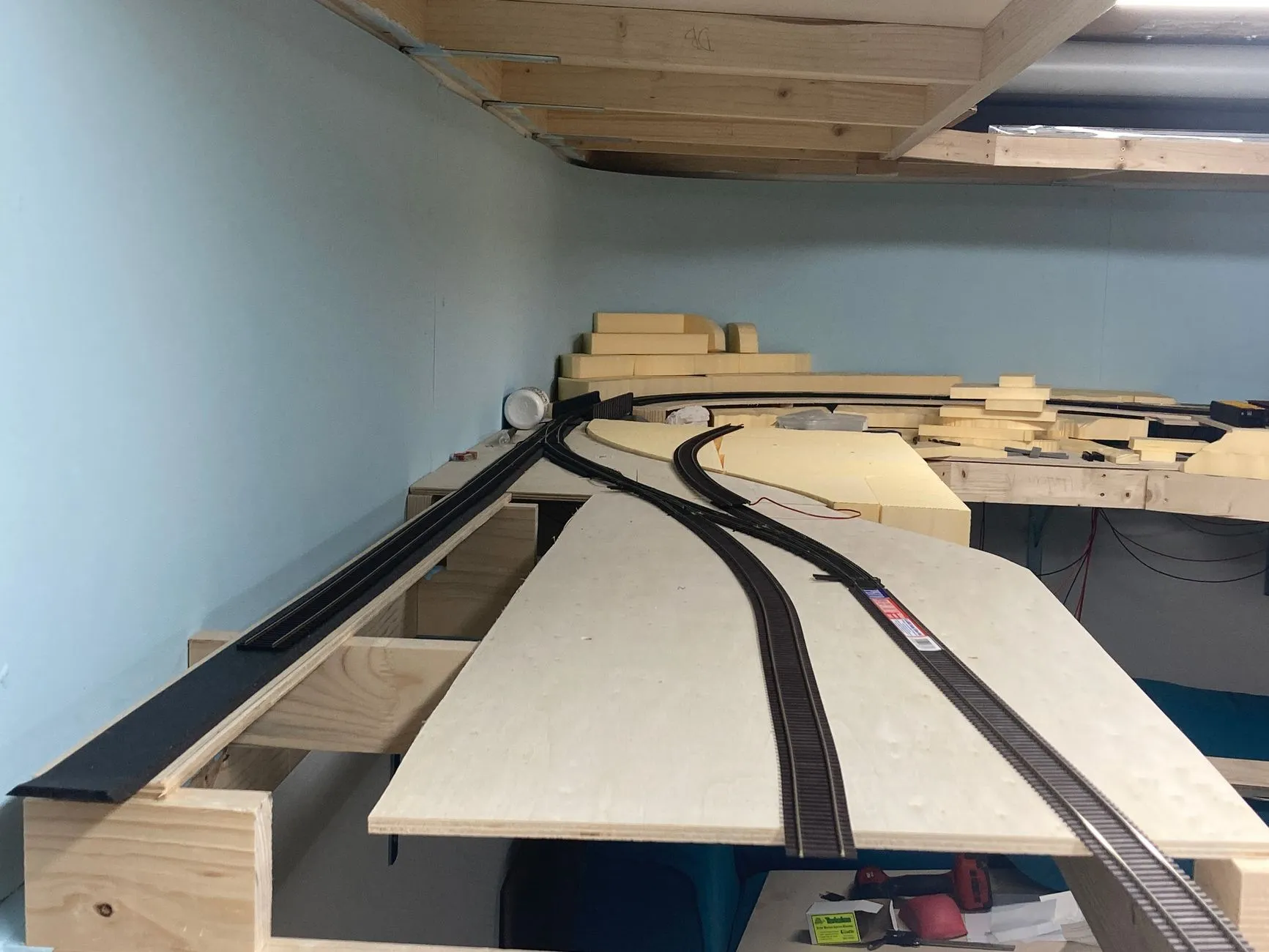

Nach mehreren Versuchen bin ich bei folgendem Gleisbild hängen geblieben.

Links die Mainline (mit subroad bed) verschwindet in einem Tunnel.
Die anderen Geleise führen zu einer kleinen Industrie.

Auch hier muss ich aber sagen, in den vergangenen Tagen habe ich mir Gedanken gemacht. Allenfalls werde ich das Gleisbild nochmals anpassen auf nur ein Abzweige Gleis.

Denn irgendwie habe ich das Gefühl ich möchte in dieser Sektion mehr Landschaft. Mal schauen ich lasse es noch etwas auf mich wirken.

Grüsse

Marco

Hallo zusammen

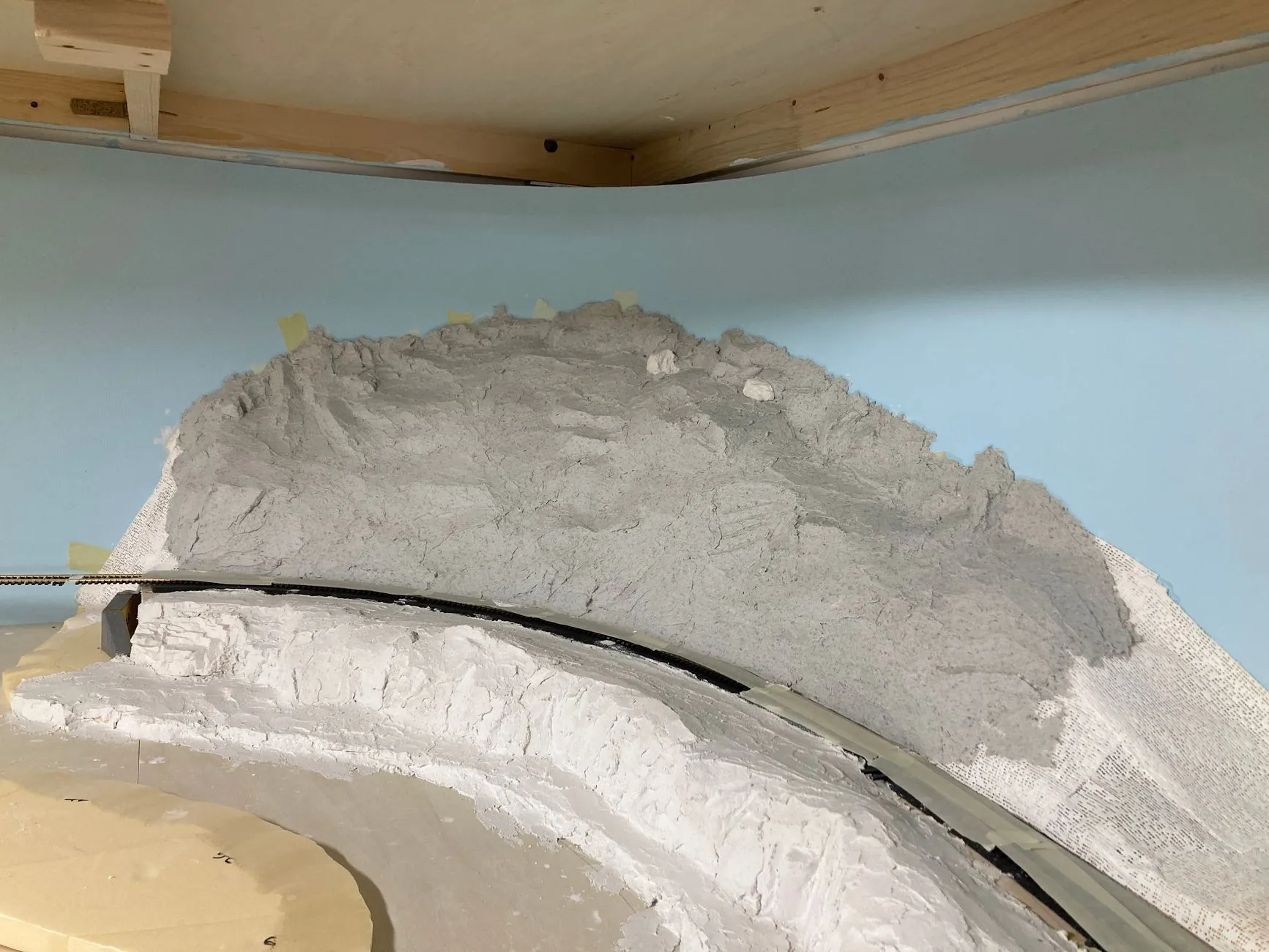

Weiter geht es mit dem Bau des "Berges" in Sektion C der Kurve.

Hier möchte ich am Ende einen Berg/Hügel andeuten mit einem Fluss im Vordergrund.
Dann ist auch noch die Brücke an der linken Seite.

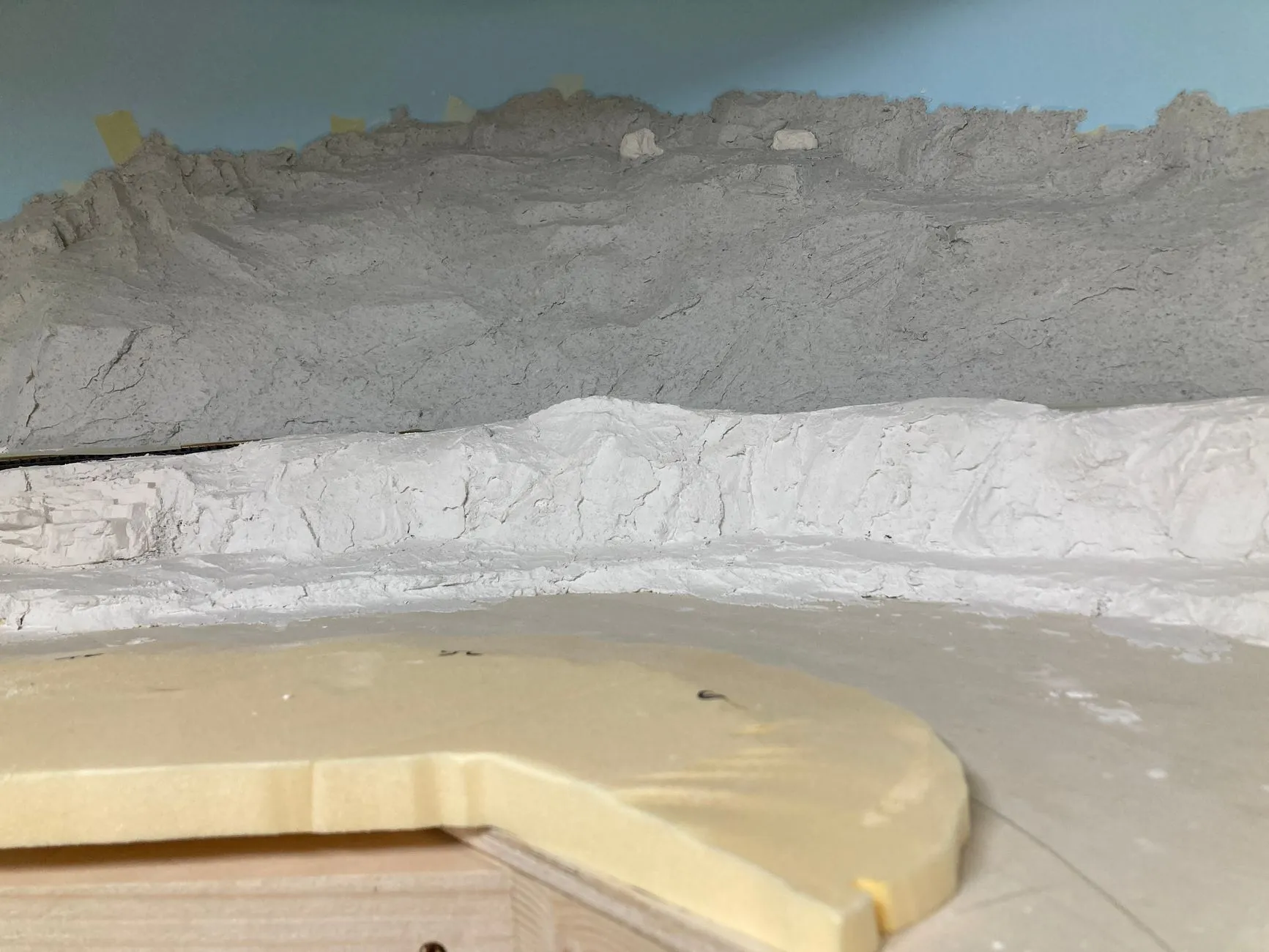

Ich arbeite mit verschiedenen Schichten um den Berg zu bauen.

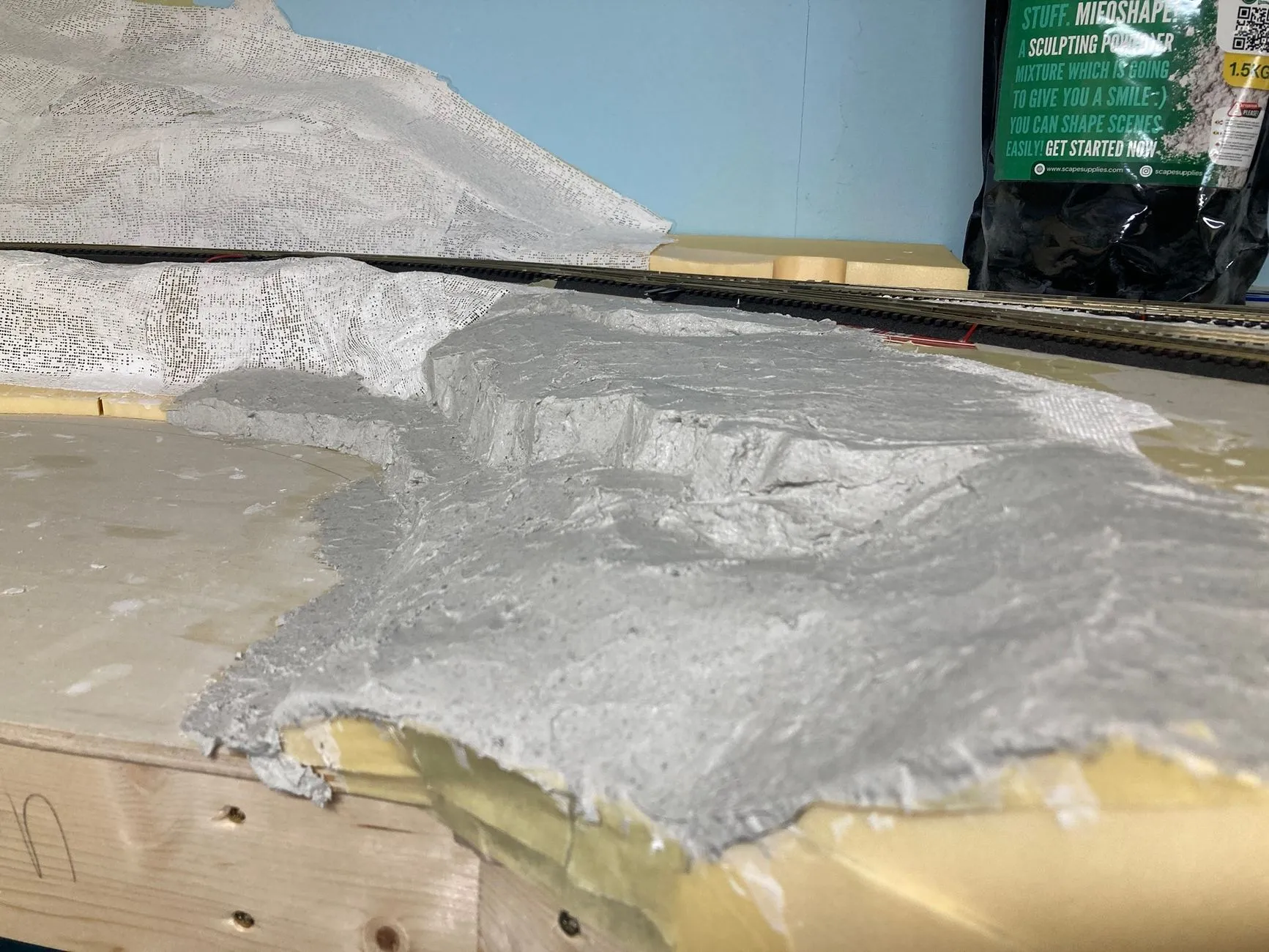

Am Ende kommt eine schöne Schicht MIFOSHAPE drüber. Ich muss sagen, Mifo ist genial zum arbeiten und zum formen.

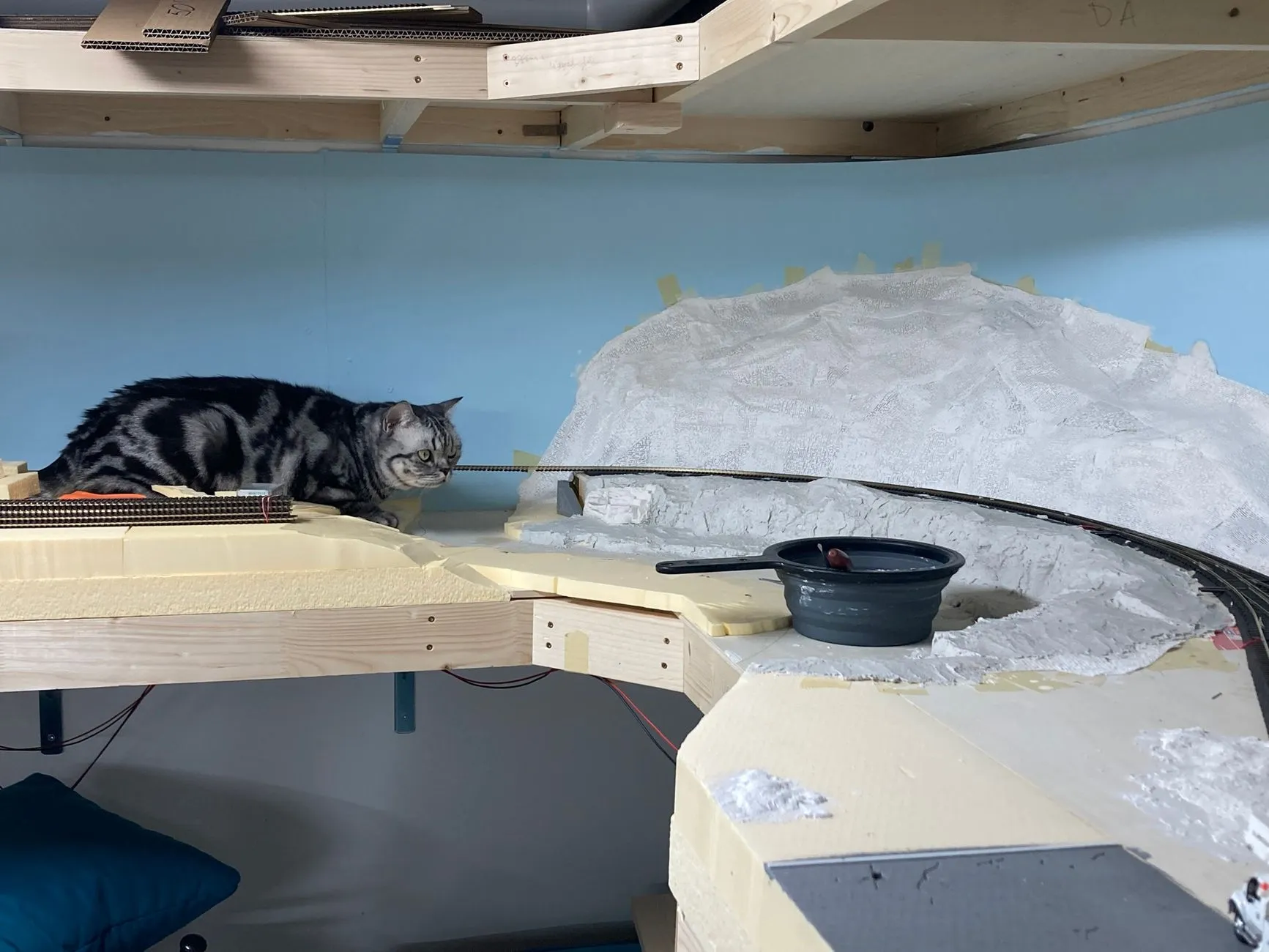

Supervisor wie immer mit prüfendem Blick.

Und so geht es stetig weiter mit dem Bau. Es ist schön zu sehen wenn aus einer Gleiswüste langsam eine Landschaft wird.

Grüsse

Marco

Hallo zusammen

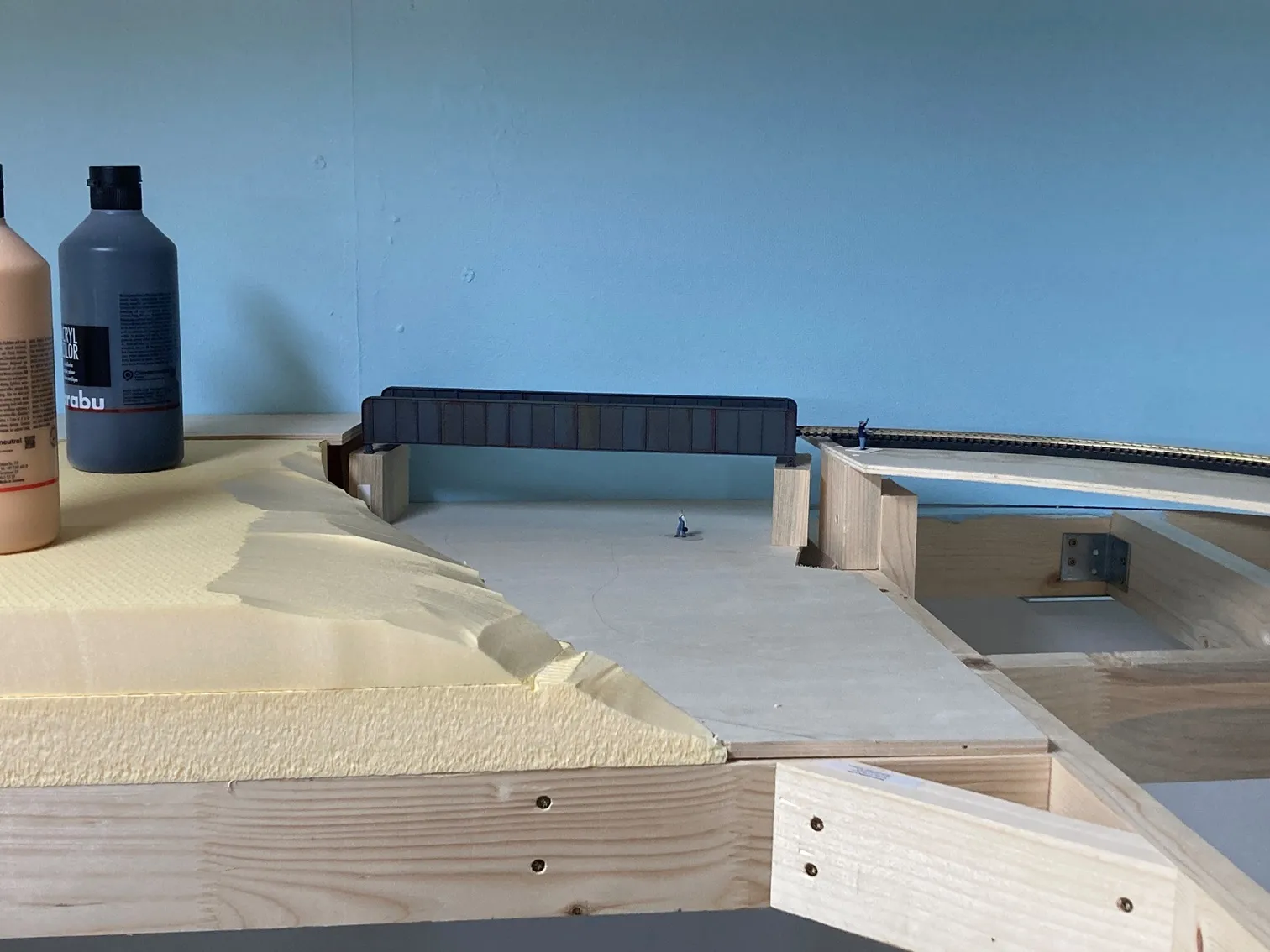

Kommen wir zum mehr oder weniger heutigen Stand. Der Berg in Sektion C nimmt weiter Gestalt an.

Ebenso habe ich die Brücke zusammen gebaut, grundiert, farbe drauf geschmissen und gealtert.

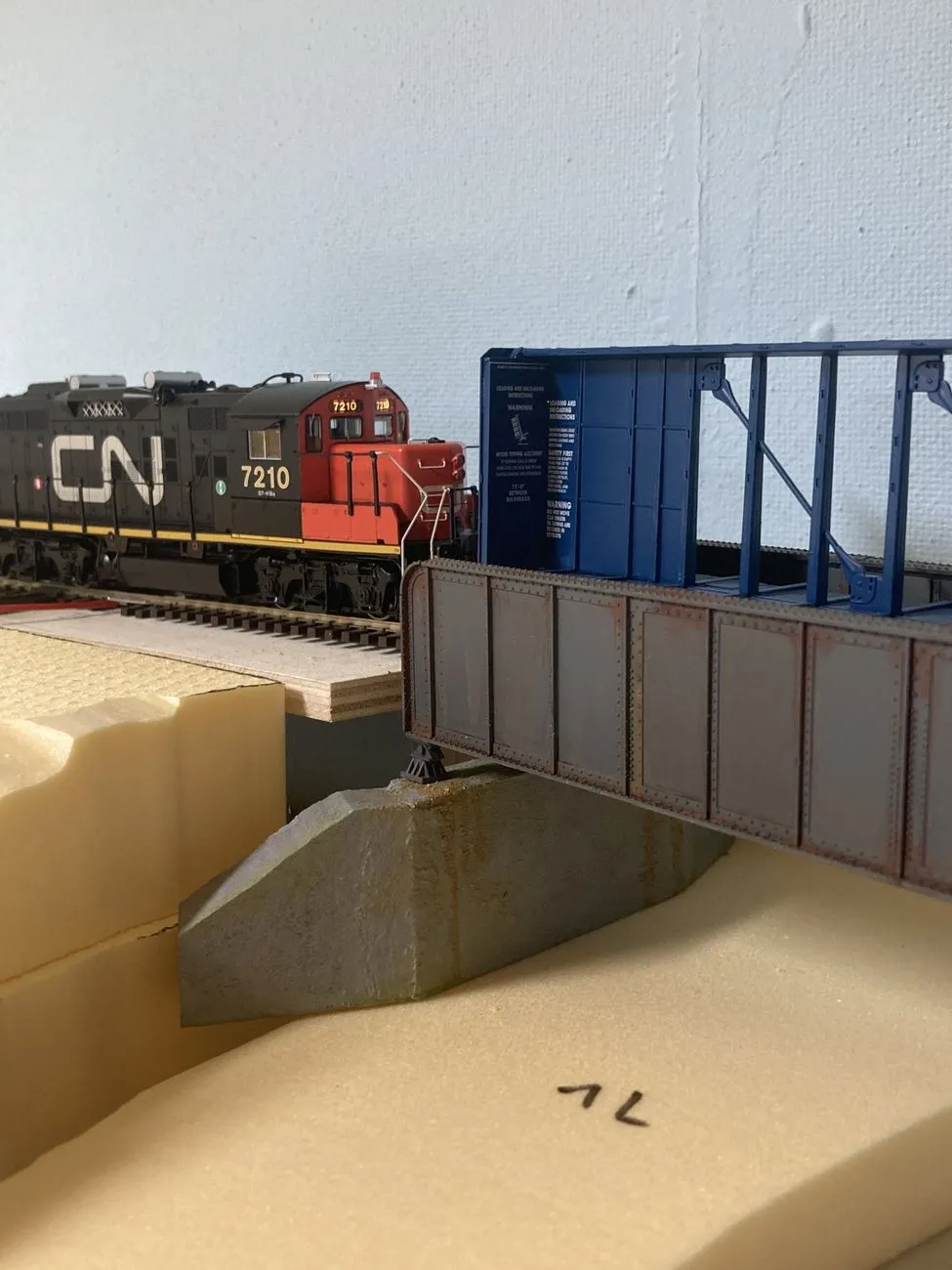

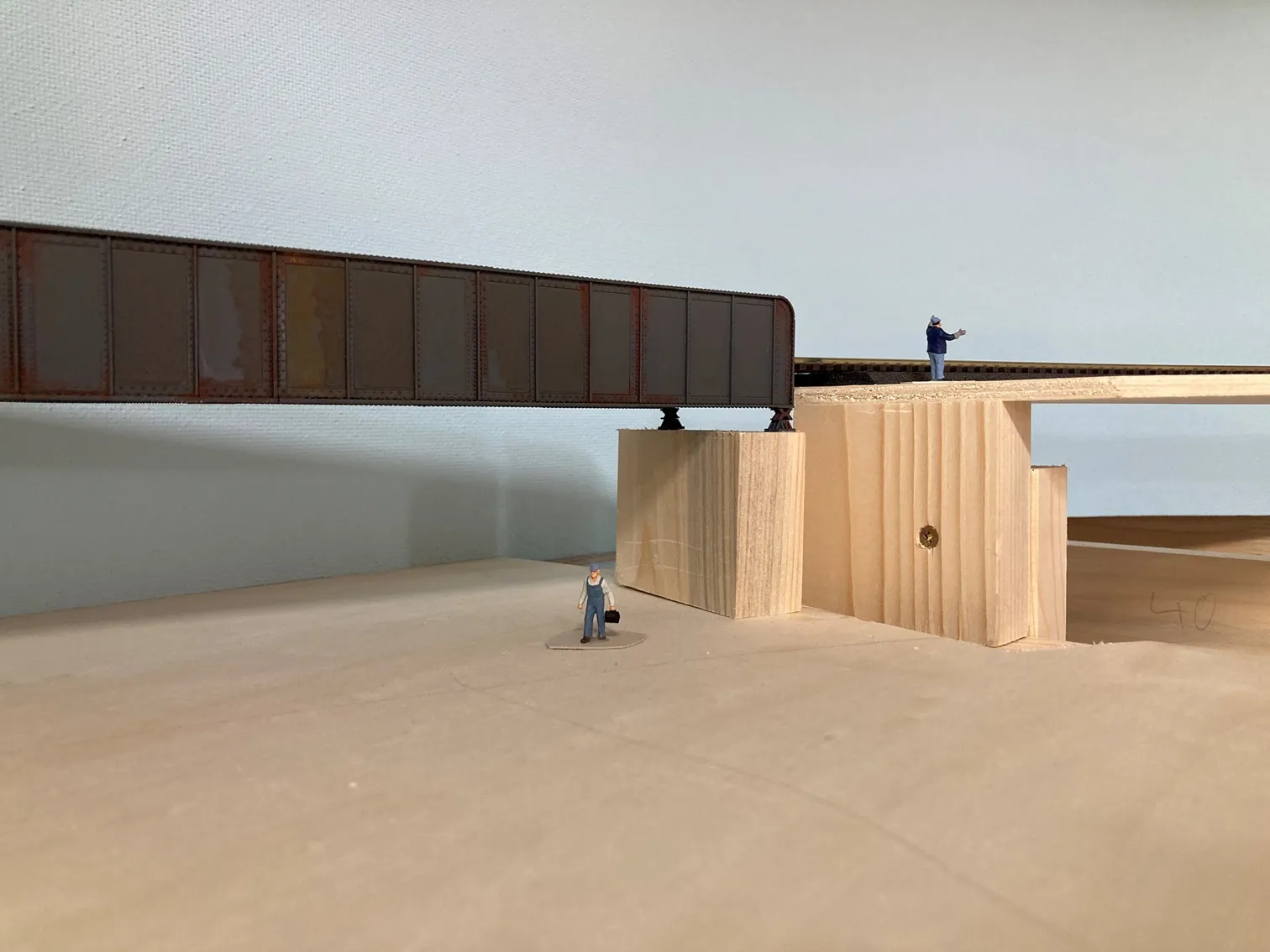

Mike und Bob prüfen die Lage der Brücke. Sie sind aktuell zufrieden, jedoch musste ich später feststellen dass ich die Brücke etwas verbreitern musste.

Warum? Nun da es eine ganz leichte Kurve hat, bleiben die grossen 6 Achser hängen, ebenfalls mein 86 Fuss Boxcar. Daher musste ich zum einen die Kurve etwas flacher gestalten und die Brücke etwas verbreitern.

Dies ist aber wenn man die Anlage anschaut praktisch nicht Sichtbar

So und nun gibt es hier für euch noch das neuste Layout Update Video.
Hier berichte ich zwar Hauptsächlich von der N Anlage, aber auch meine US Anlage kommt zum Zug.

YouTube

Nun wird es wieder Live Berichte vom Bau geben (sofern es etwas zu berichten gibt )

Grüsse

Marco

Hallo zusammen

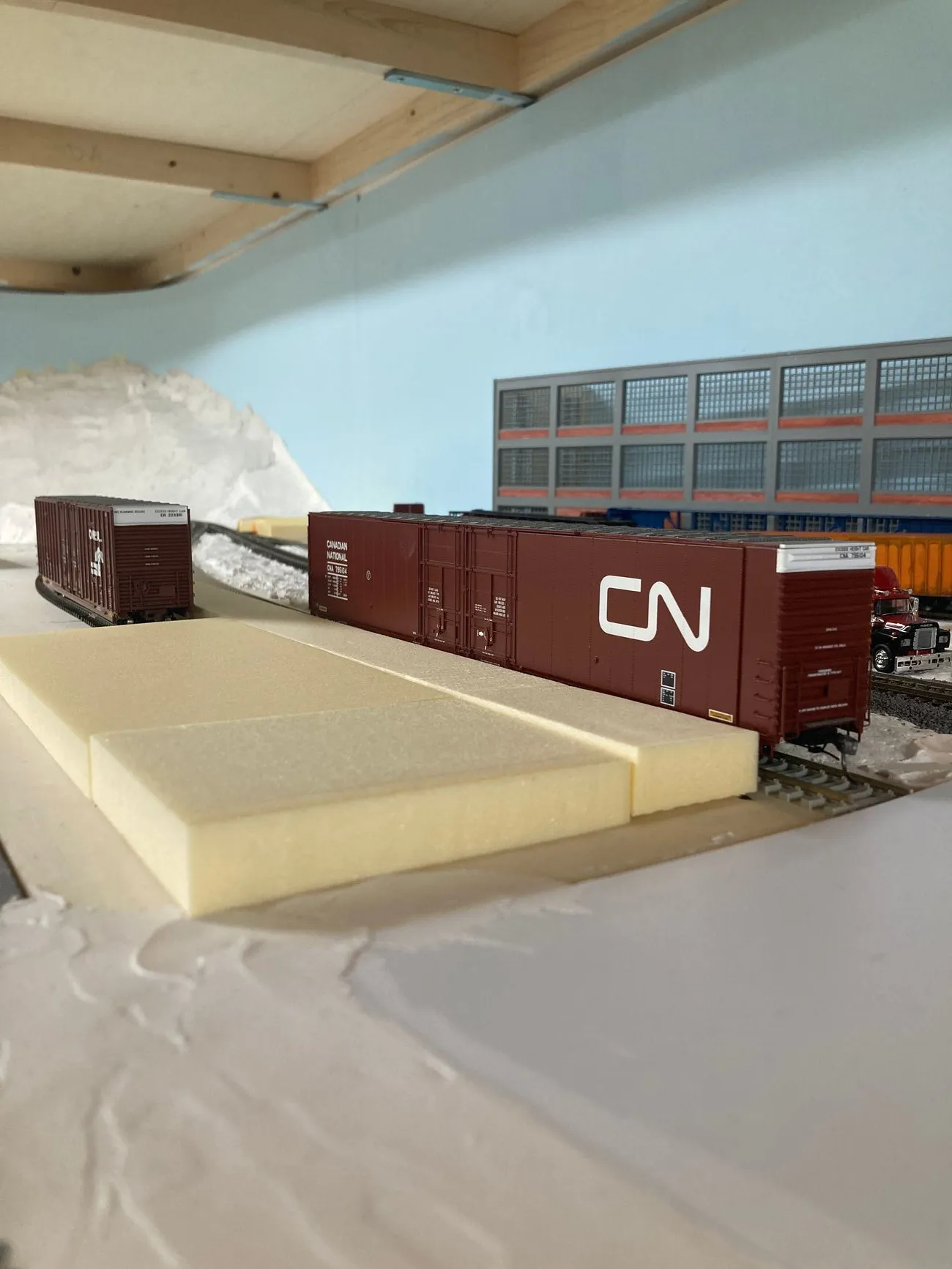

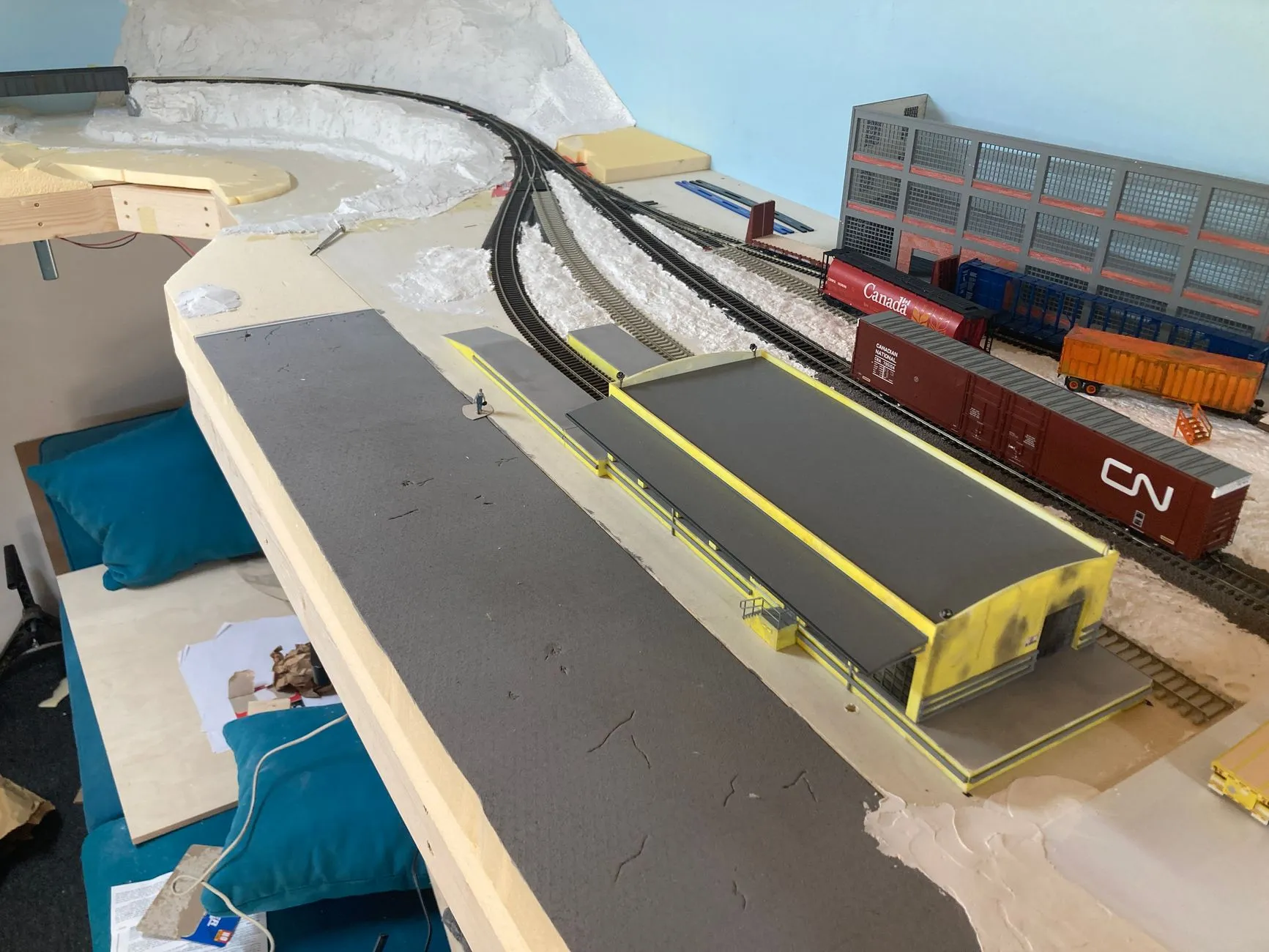

Gestern Abend war ich mal wieder ein Stock tiefer. Ich habe mir Gedanken über den Industrie Part (Sektion D) gemacht.

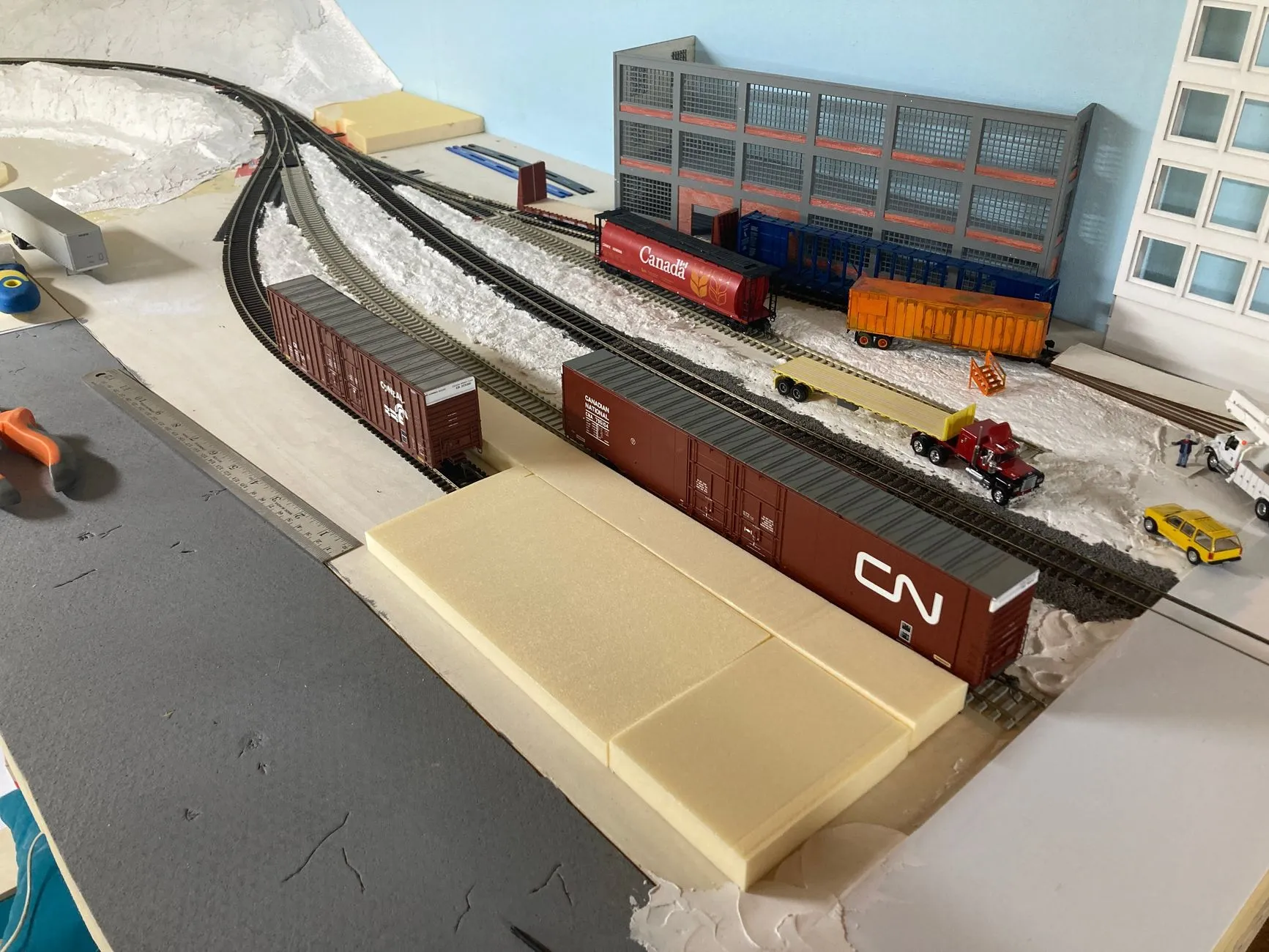

Dieser wird nun obwohl noch lange nicht fertig, bereits zum ersten Mal umgebaut (haha wo führt das noch hin).

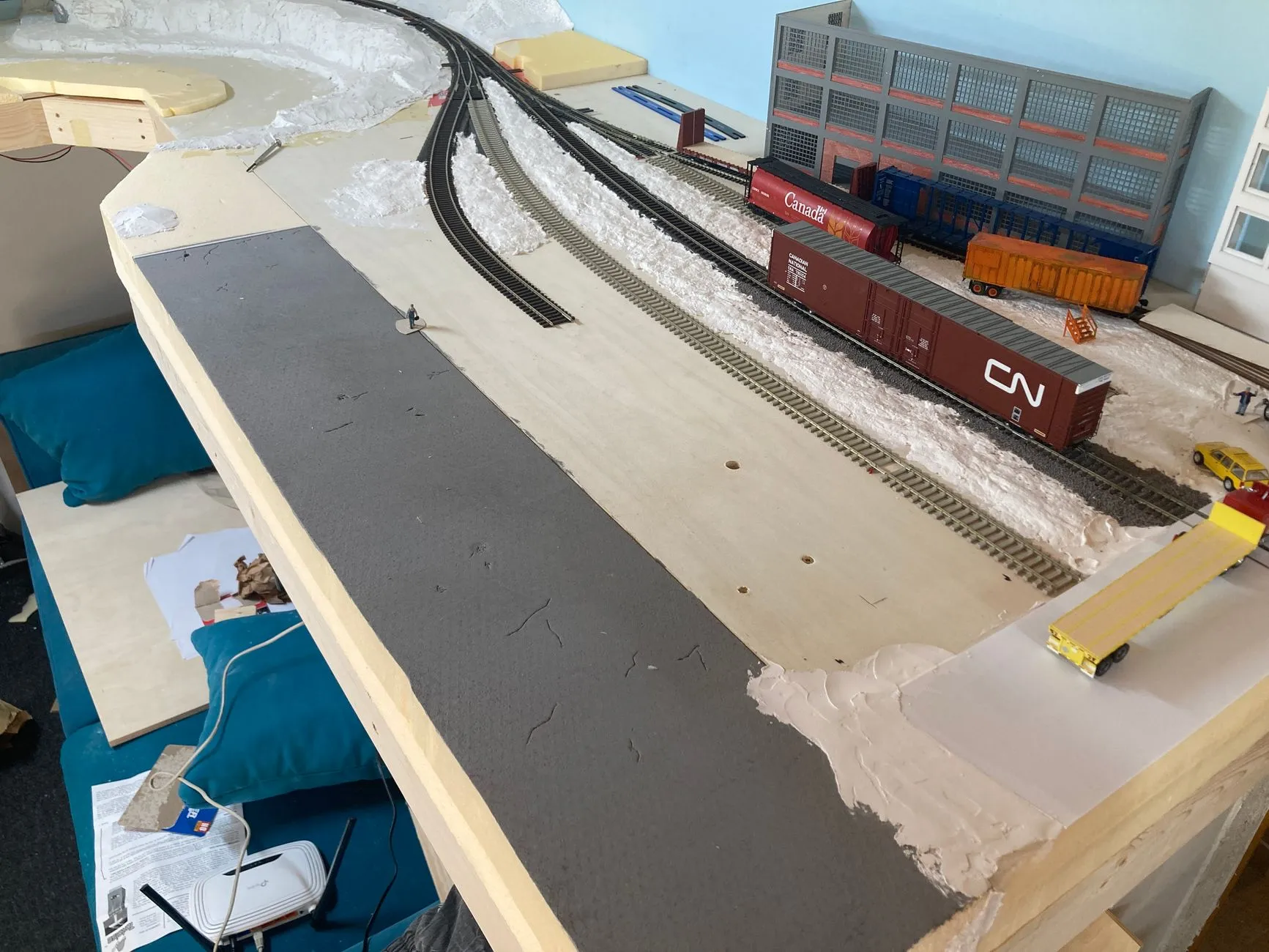

Das Loading Dock wird entfernt, und lediglich durch eine Rampe mit einem kleinen Office ersetzt.

Warum? So verdeckt das Gebäude die Sicht nicht auf die Güter Wagen, und auch nicht auf die Gebäude weiter hinten.

das kurze Gleis wurde ebenfalls um ca. 20cm verlängert. So haben auf diesem Gleis nun sicherlich zwei Wagen Platz.

Allenfalls wird es hinten links noch eine alte Laderampe geben, die zwar nicht mehr regulär benuzt wird, aber man könnte.

Die Rampe baue ich nun von Grund auf selbst mit verschiedenen Materialien. mal schauen ob und wie mir dies gelingen wird.

Aber so wie das ganze aktuell aussieht, gefällt es mir schon viel besser.

Yoah und was ich aktuell sagen kann, das Industrie gebäude im Hintergrund, wird wohl doch auch verschwinden. Da habe ich nämlich auch noch ne Idee was ich dort machen könnte und für mich stimmiger wirken wird. Aber diese Idee musss noch etwas reifen und gezeichnet werden. Ich werde berichten

grüsse

Marco

Hallo zusammen

Es ging etwas weiter an meiner Anlage.

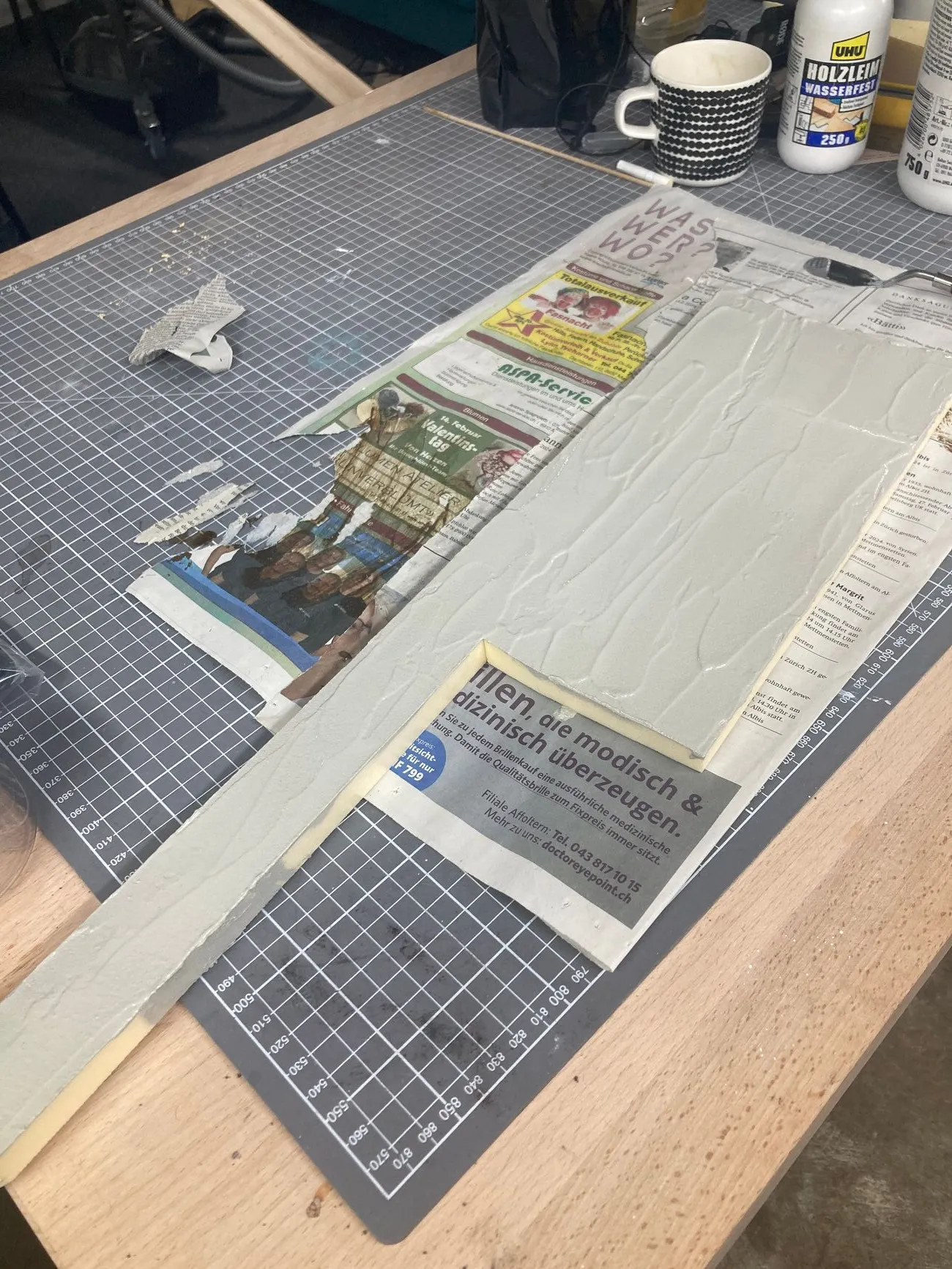

Das Loading Dock hat seinen ersten Beton erhalten.

Sobald das ganze durchgetrocknet ist, werde ich es runter schleiffen.

Allenfalls kommt dann nochmals eine feine Schicht dazu, aber das entscheide ich dann wenn es soweit ist.

Dann habe ich ein kleines side project gestartet.

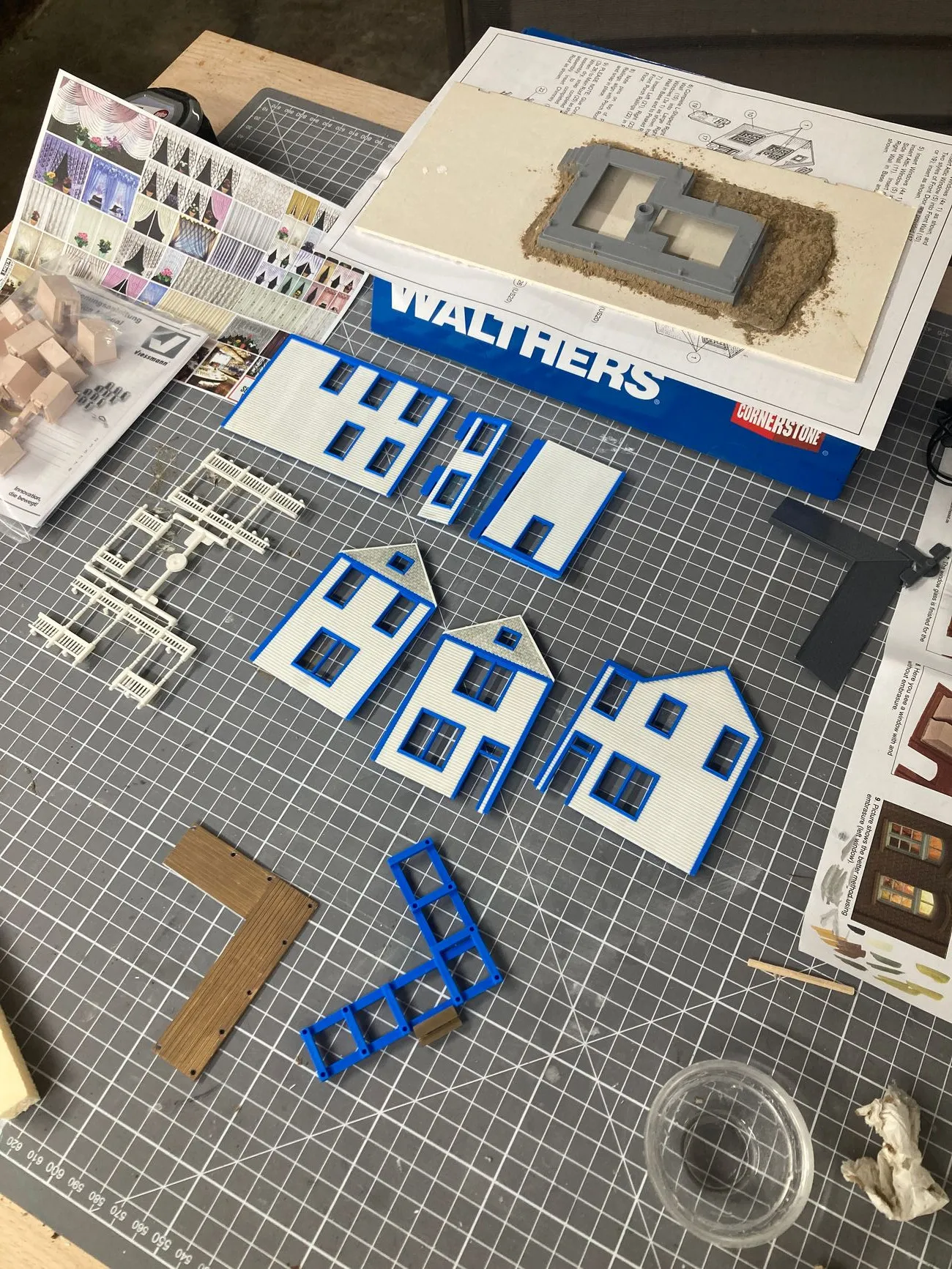

Ich baue ein Walthers Kit Namens "Aunt Lucys House". Das Gebäude kommt mit Vissmann Gebäude beleuchtung und ist sehr einfach im zusammenbau.

Aktuell wird das ganze noch geweatherd und dann zusammen gebaut.

Über den ganzen Zusammenbau erstelle ich auch ein Video für meine Serie "lets build". Ich hoffe ich habe das Gebäude sowie das Video fertig bis ende Woche.

Sodele das wars dann mal soweit.

Nun geh ich wieder in den Keller weiter basteln.

Cheers

Marco

Hallo zusammen

Ich hatte tatsächlich noch ein bisschen Zeit in meinen Ferien das Walthers gebäude fertig zu stellen.

Ein Video über den Bau geht Heute auf meinem Youtube Kanal live.

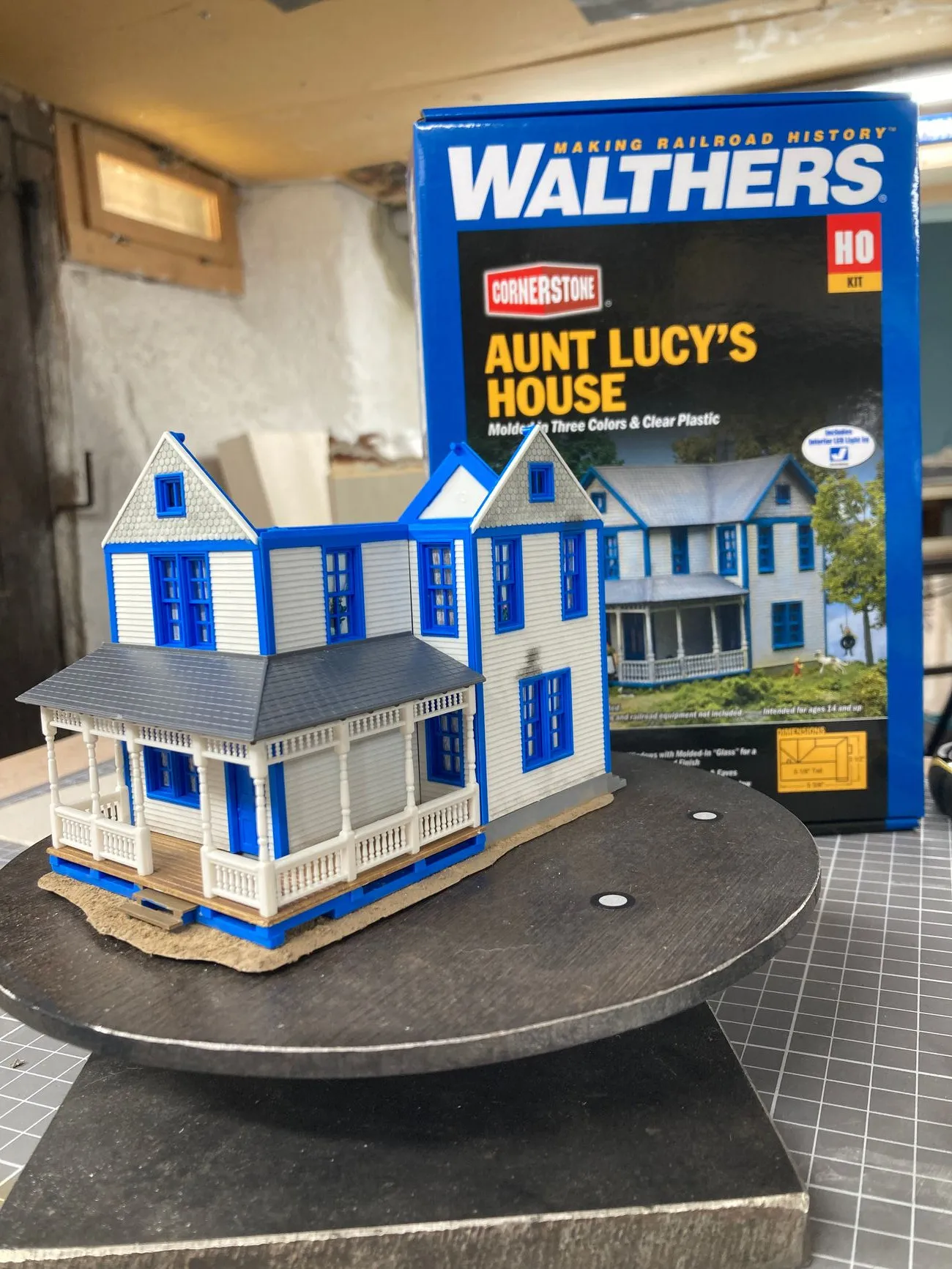

Aber hier noch ein Bild des "fertigen" Gebäudes. Der Bausatz ist wirklich sehr einfach gehalten, aber sieht aus meiner Sicht out of the box schon sehr gut aus.

Am Sonntag war Videoschneide Tag

Aber zuerst gab es mal ein gutes Frühstück mit toller Lektüre.

Leider sind meine Ferien nun schon wieder vorbei und die Arbeitswelt hat mich wieder.
Ich hoffe aber auch diese Woche wieder ein bizeli Zeit in meinem Keller verbringen zu können.

Cheers
marco

Sodele meine Damen und Herren

Anbei das versprochene Video zum Bau des Walthers Gebäude:

https://url.de.m.mimecastprotect.com/s/gmvUCY7j9DSNypymF0flhx5-oX

Feedback immer gerne gehört oder gelesen.

Cheers
Marco

Hallo zusammen

Nun es ist mal wieder Zeit für ein Update meinerseits.

Vieles ist passiert. Wo beginnen wir?

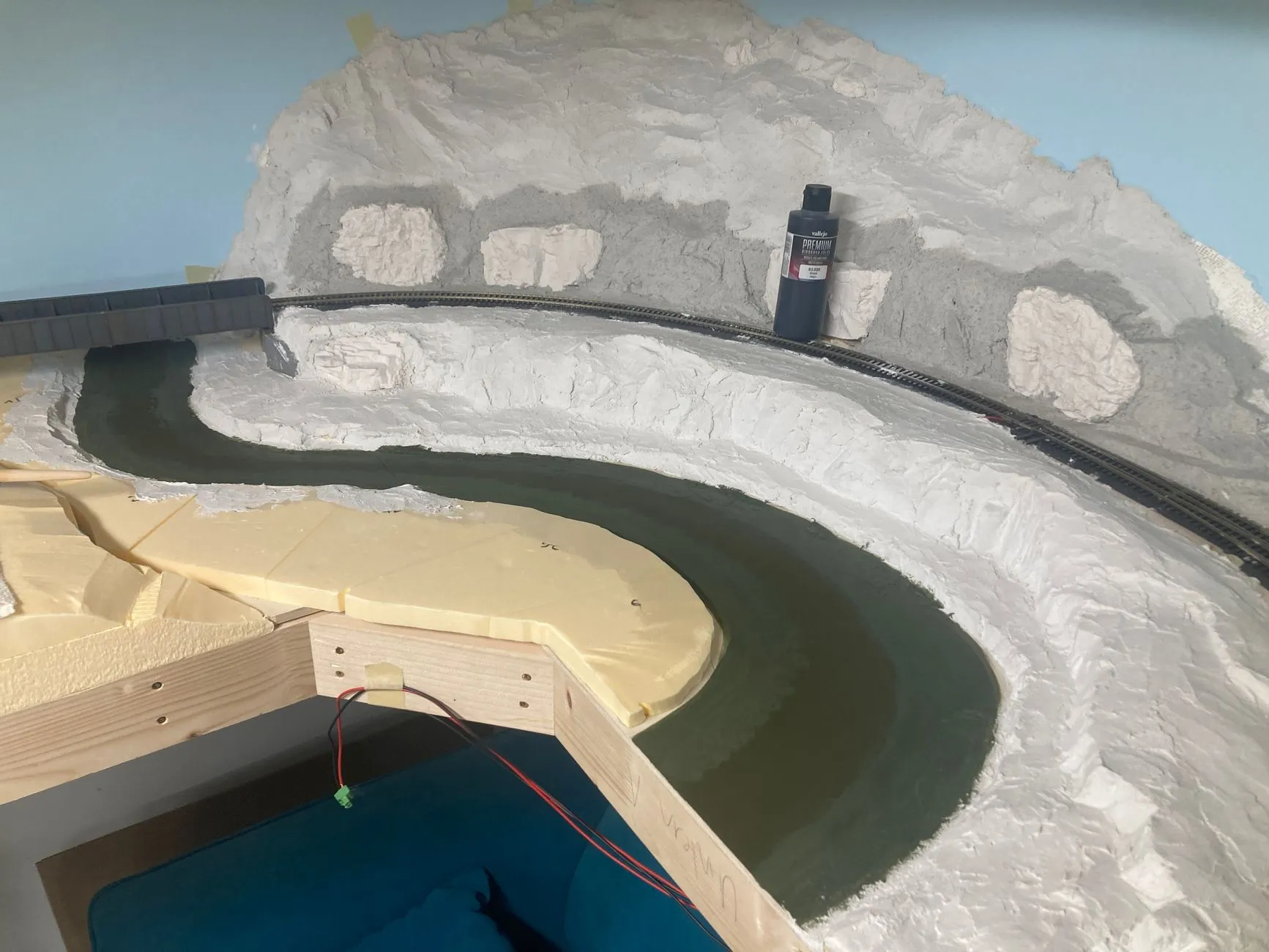

In diesem Bild seht ihr mehrere Fortschritte.

Zum einen habe ich im Hintergrund, den Berg angepasst. Zum einen sah er mir zu wenig nach, zuerst war der Berg dann das Gleis. Somit habe ich mit meinem Multitool einen grossen Bereich rausgeschnitten und dann frisch verspachtelt. nun gefällt es mir viel besser und mein 86 fuss Box Car kommt auch viel besser durch die Kurve haha.

Im Vordergrund habe ich dem Flussbett einen ersten Anstrich gegeben. Nun geht es an die Uferböschung sowie die versiegelung verschiedener Stellen.

Am Ende wird der Fluss mit Epoxi gegossen.

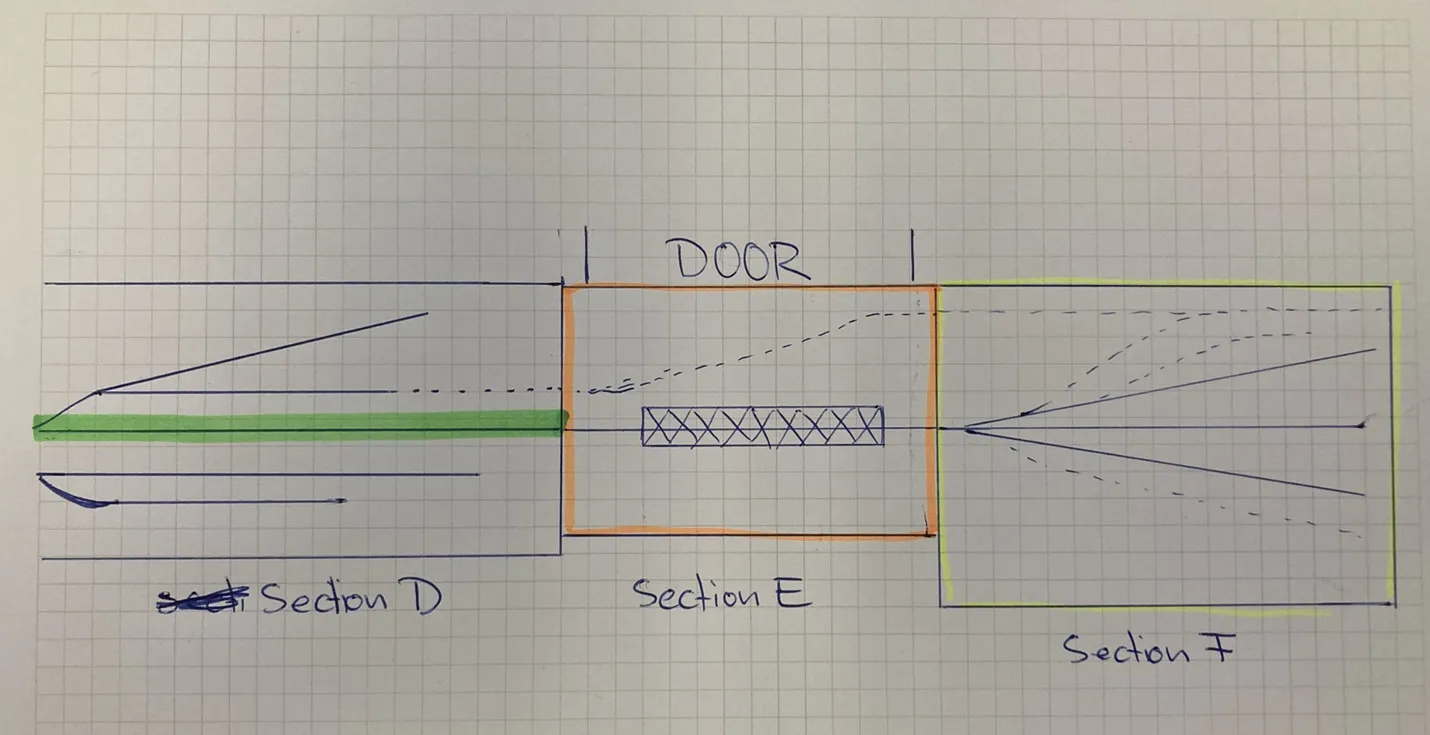

Dann habe ich auf grund eines Youtube Videos entschieden, meine Anlage nach Sektion D (Industrie) zu erweitern.
Dazu muss ich aber ein klapbares Modul bauen, denn es geht vor der Tür durch.

Sektion E und F kommen so dazu. Das ganze gibt nochmals etwa 2m50cm Strecke dazu. Und in Sektion F wird ein staging yard entstehen.

Und ich werde voraussichtlich dort, einen Dieselshop sowie Tankstelle plazieren. Platz sollte ich genügend haben.

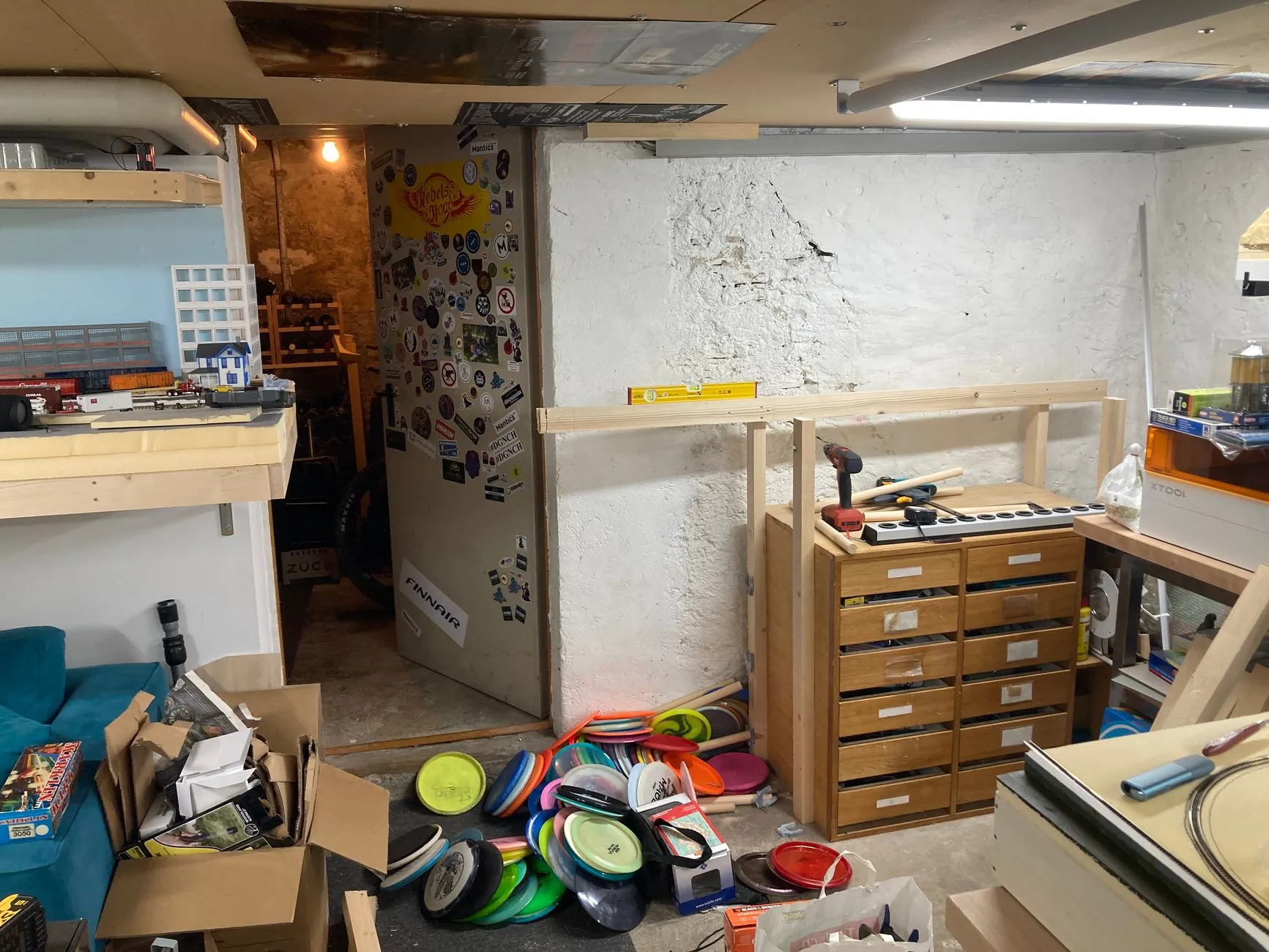

Tja um diesen Bereich zu realisieren, musste ich erst Platz machen. So ging es am Samstag zu IKEA. Ich holte mir drei kleine gestelle und plazierte diese unter Sektion B.

Alles Material das bis dato in Sektion F seinen Platz fandd, wurde gezügelt und neu geordnet.

und so konnte ich dann mit dem Unterbau von Sektion F starten.

und somit seit ihr nun alle wieder auf dem neusten Stand der Dinge.

Ich überlege noch wie ich das klapp Modul genau bauen werde, aber ich hab da schon ein ziemlich gutes Bild vor meinem inneren Auge.

Grüsse

Marco

So

Gestern abend kam ich nochmals ein stückchen weiter.

Sektion F ist am entstehen. Und ich habe im Kopf schon einige Ideen wie das ganze aussehen könnte.

Das Brücken Modul wird ca. 70x35cm

und das staging yard wird eine Dimension von 180x60cm haben.

gibt nochmal ein nettes stückchen Strecke dazu

Nun muss ich noch den Backdrop anbauen, und die Platten entsprechend zuschneiden. Dann wird alles verschraubt und das Brückenmodul einund angepasst.

Hallo zusammen

Habe Gestern erneut etwas Zeit gefunden um an Sektion F weiterzubauen.
Backdrop wurde installiert und verspachtelt. Sobald trocken wird das ganze noch geschliffen und dann Weiss grundiert. Sobald das trocken kommt die finale blaue Farbe drüber.

Dann habe ich auch eine Lösung für die Brücken Sektion gefunden. An dieser wird gearbeitet sobald Sektion F verschraubt ist und sich ned mehr bewegt.

ich wünsch euch was

grüsse
Marco

Guten Morgen zusammen

Das Weekend war produktiv in viellerlei hinsichten.
Sektion F ist soweit bereit für die nächsten Schritte.

Erst wurde der Background weiss gestrichen.
Dann wurde alles schön Blau.

Nun werde ich aber zuerst den Brückenteil planen und bauen.
Ich habe bereits einen Weg gefunden, mal schauen ob das funktioniert wie ich mir dies vorstelle.
Sobald ich das habe, werde ich ein Gleis verlegen, dann weiss ich auch wie viel ich die Fläche in der neuen Sektion F anheben muss um auf das selbe level zu kommen.

Ich wünsche guten Start in die Woche.

cheers
Marco

Hallo zusammen

Es ist mal wieder an der zeit, ein Update Video zu meiner Modellbahn zu posten.
Daher, im neusten Video erfahrt Ihr alles was so passiert ist und was so passieren wird in den kommenden wochen/monaten auf meiner Anlage.

Feedback ist wie immer gern gesehn.

cheers
Marco

Quote from BC RAILroader

Very nice Marco.

Bin gespannt wie es weiter geht. Da Canada auch mein Thema ist, bin ich besonders gespannt. In meinem Thread "Fraser River Canyon" habe ich auch schon lange nichts gepostet....fällt mir da so auf. Baue aber auch konstant und permanent weiter.

Freut mich aber auch einen weiteren "Canadian" hier zu sehen.

ICh find einfach CN hat so ein einfaches aber dennoch geiles Paint scheme. Und Kanada selbst ist halt einfach schön.
Ich werde im Novemeber noch an einem Baum Kurs von Marcel Ackle teilnehmen. Danach "weiss" ich wie man tolle Bäume baut. Dann gehts bei mir sicherlich auch an der Kurven Sektion weiter. Dort soll schon mehr oder weniger ein Wald hin. Allenfalls sogar noch etwas über die Brücke richtung Sektion B.

Ich werde deinen Thread besuchen, und da auch mal rumschmöckern

Grüsse

Marco

Hallo zusammen

Am Wochenende hatte ich mal wieder etwas Zeit für mein layout und diverse andere Projekte. Das Wetter machte ebenfalls mit und meine Partnerin war ausgeflogen.
So bin ich und die Supervisorin runter in den Keller.

Aria machte es sich ziemlich rasch auf meinem kleinen Z Projekt gemütlich und genoss die Ruhe vor den anderen zwei kleinen terroristen die nicht in den Keller dürfen.
Ich wiederum widmete mich zuerst meinem Brücken Modul. Nachdem ich die Höhe gefunden hatte, gab es auch gleich zwei drei testfahrten mit einiger meiner Loks sowie einigen Box Cars. Soweit alles gut.

Dann nam ich das Modul raus und begann mal mit der groben Landschaft.
Es soll ein Fluss sowie einen Fussgänger Weg geben.

Die dazugehörende Brücke habe ich soweit fertig geklebt. Nun muss diese Grundiert udn dann gesprizt und gealtert werden.

In diesem Bild sieht man noch einen Fehler den ich gemacht habe, dieser konnte jedoch behoben werden. Und wird nachdem Farbe aufgetragen ist, nicht mehr sichtbar sein.
Somit kein Problem

Dann widmete ich mich zum Abschluss noch etwas dem Büschebau. Es war schon fast ein bisschen Fliessband Arbeit
Aber irgendwie ist diese Arbeit auch sehr beruhigend. Die fertigen Büsche gefallen mir ganz gut. Diese wurden dann verpackt und sind nun rdy für den Verkauf in meinem kleinen Onlineshop.

Tjoa, und dann war es auch schon wieder Montag morgen
In diesem Sinne. Danke fürs mitlesen und einen guten Start in die Woche.

Cheers
Marco
